Технический контроль на этапе застройки

Технический контроль для застройщиков

Москва

Trimble X7

400 станций, 3 дня

Облако точек, исполнительные схемы

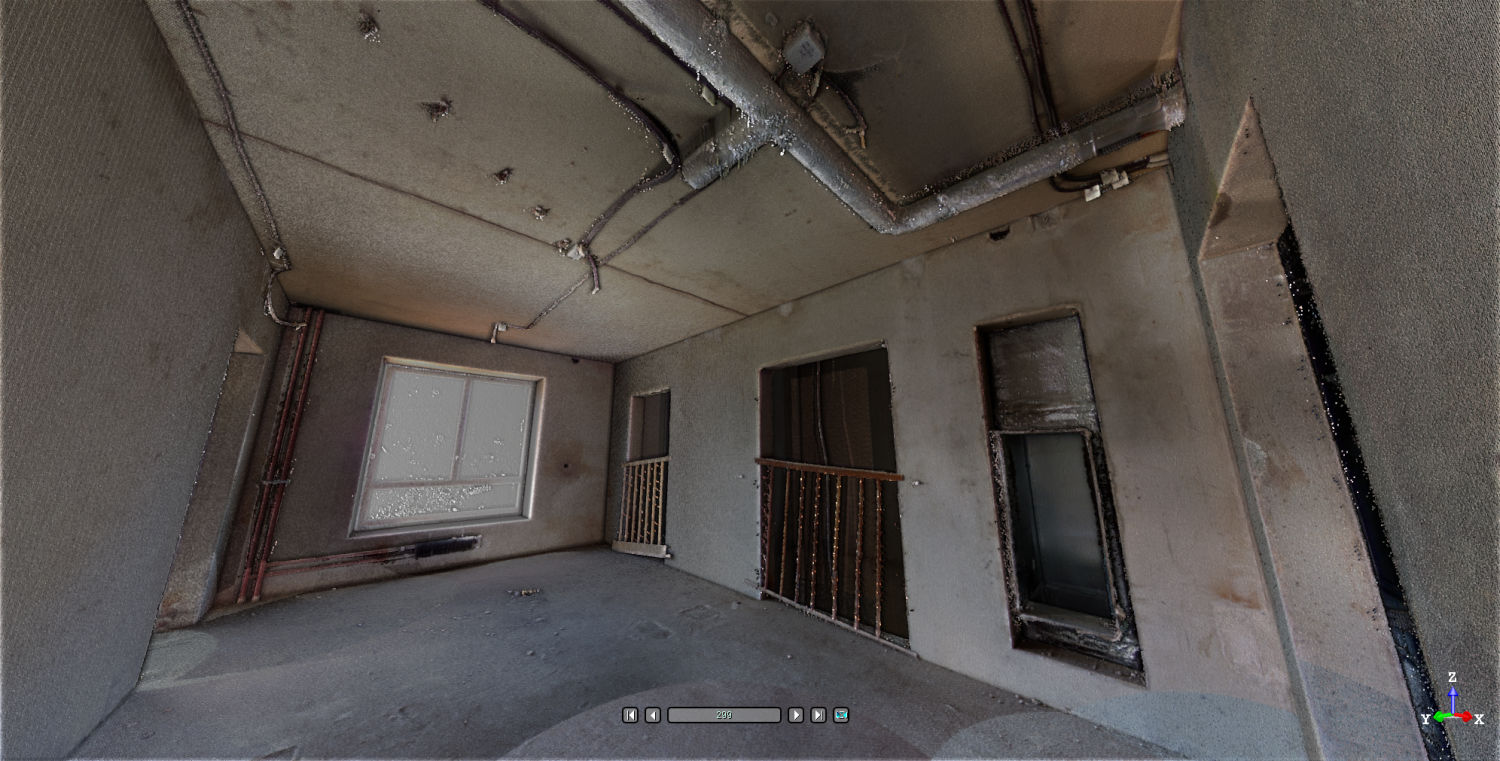

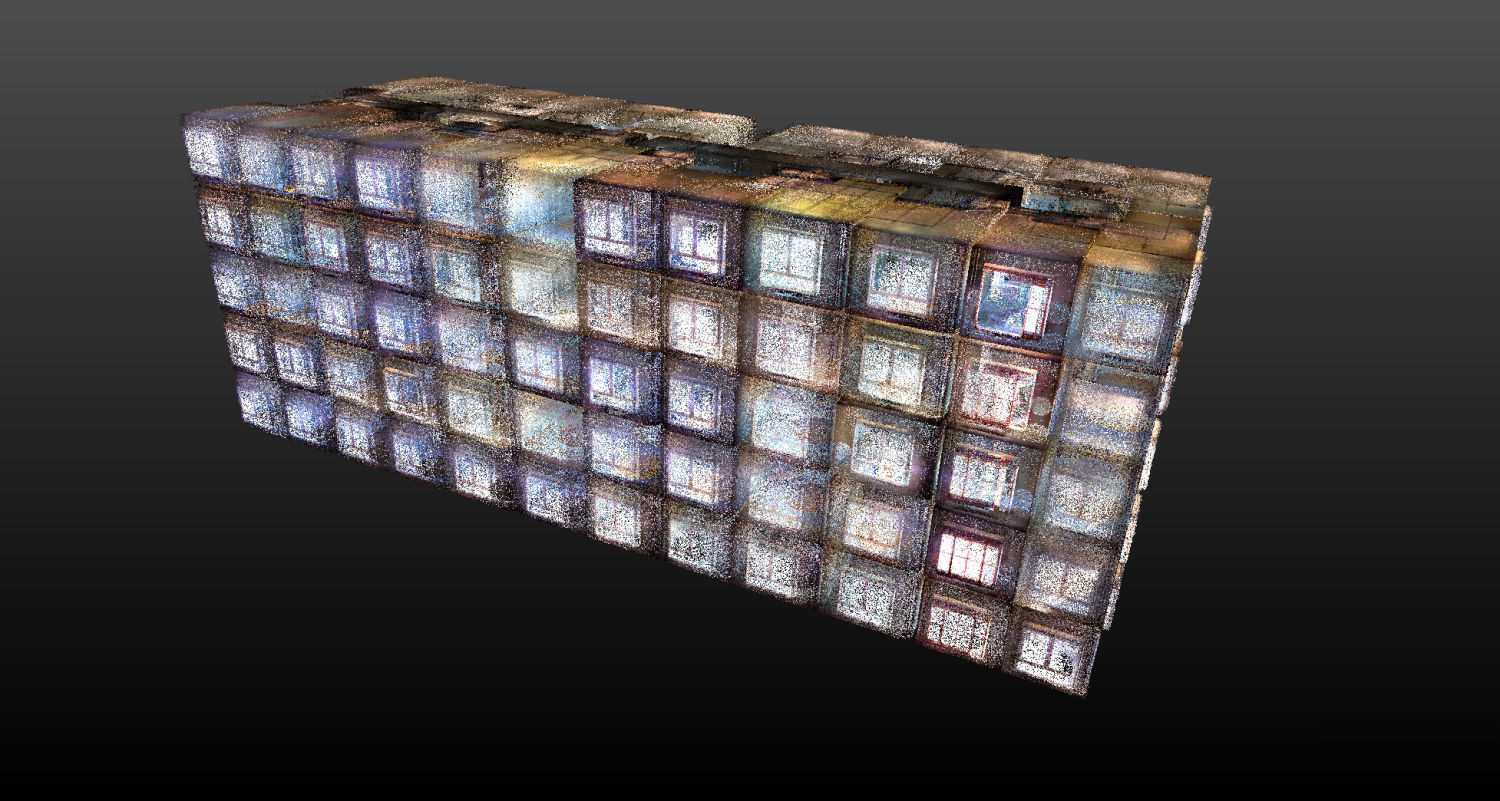

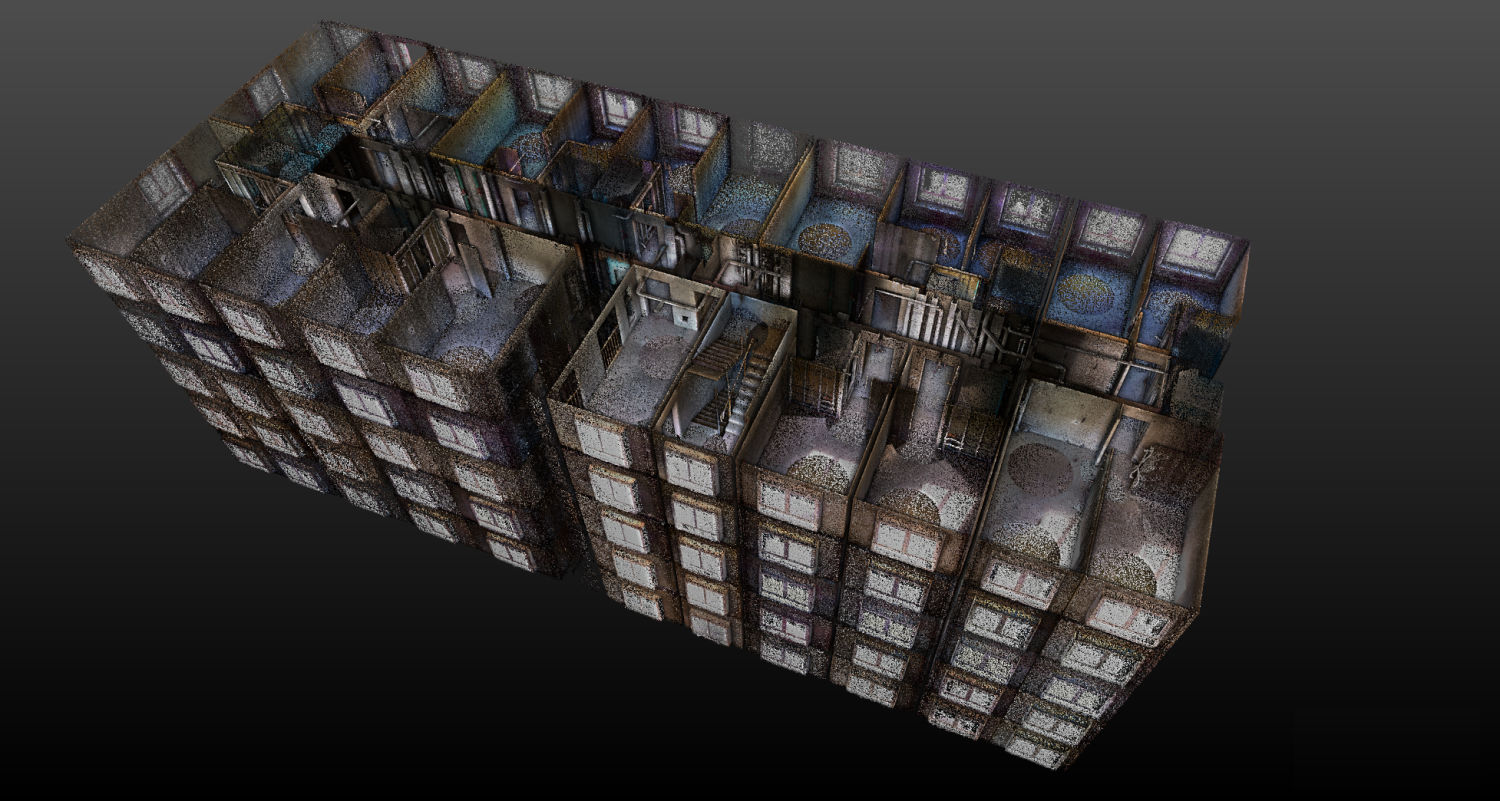

Для повышения качества строительства и внедрения современных средств технического контроля в Москве, по заказу одного из застройщиков, компанией 3D.Geooptic проведен пилотный проект по лазерному сканированию помещений в одном из корпусов в комплексе новой жилой застройки.

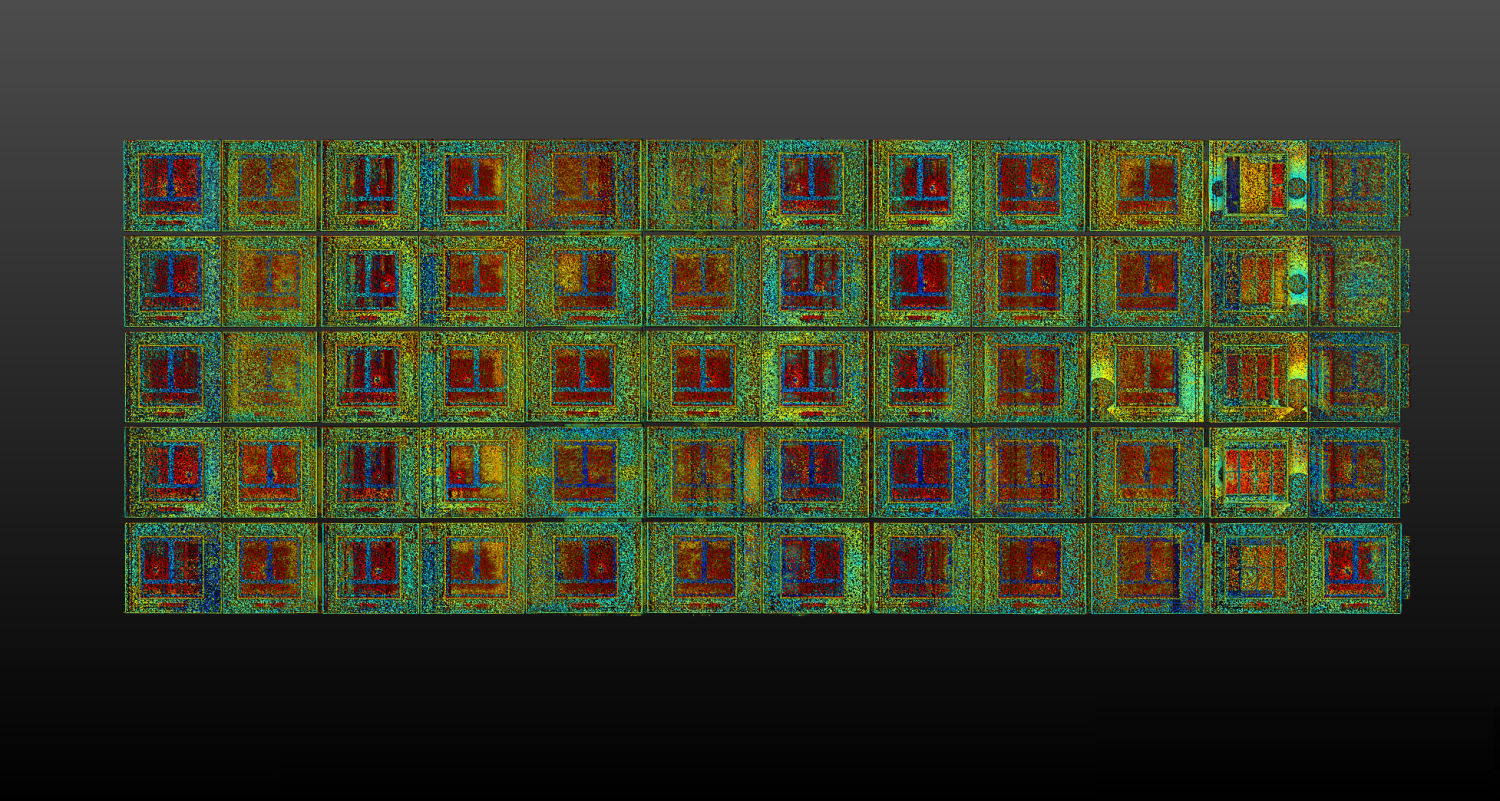

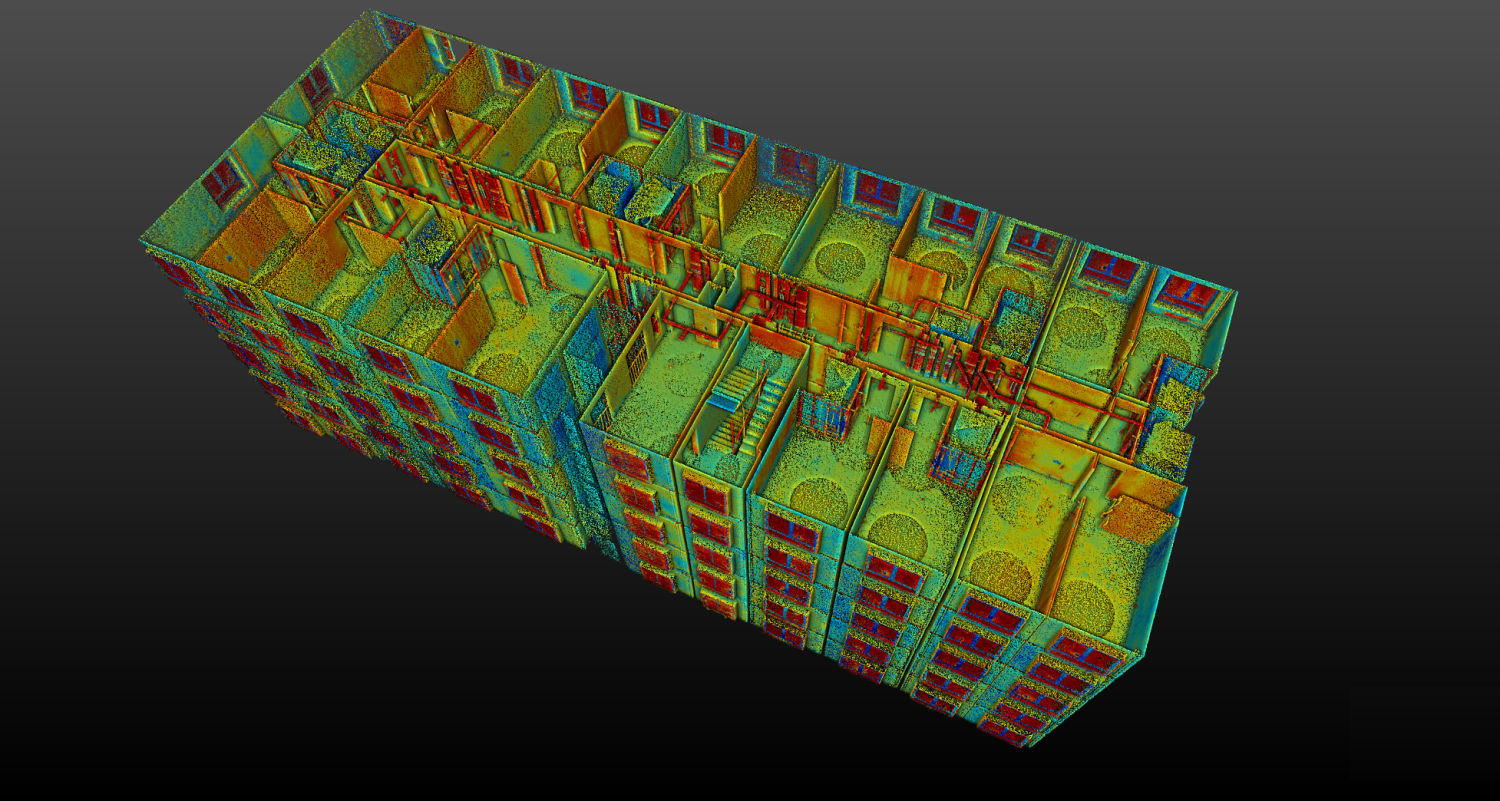

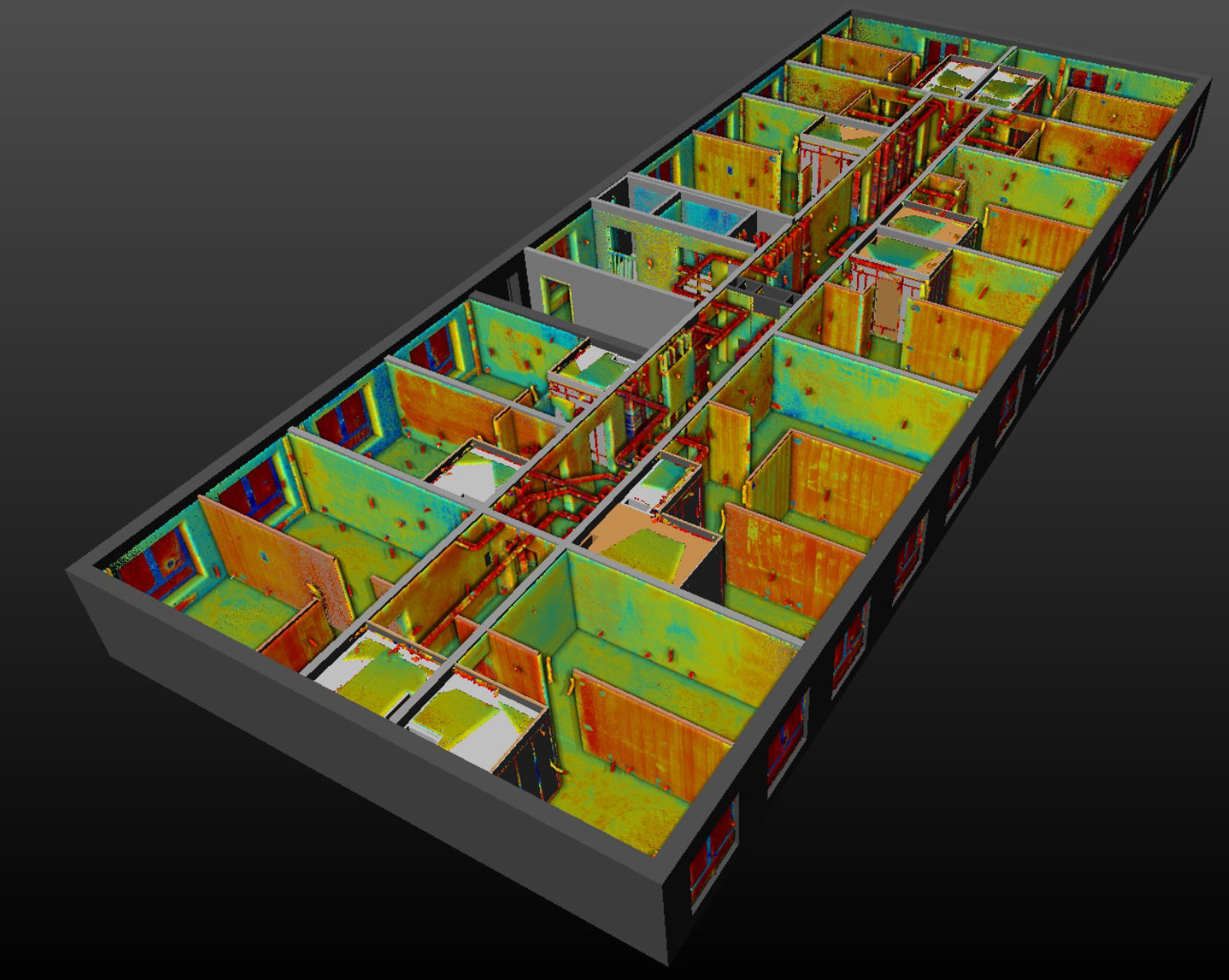

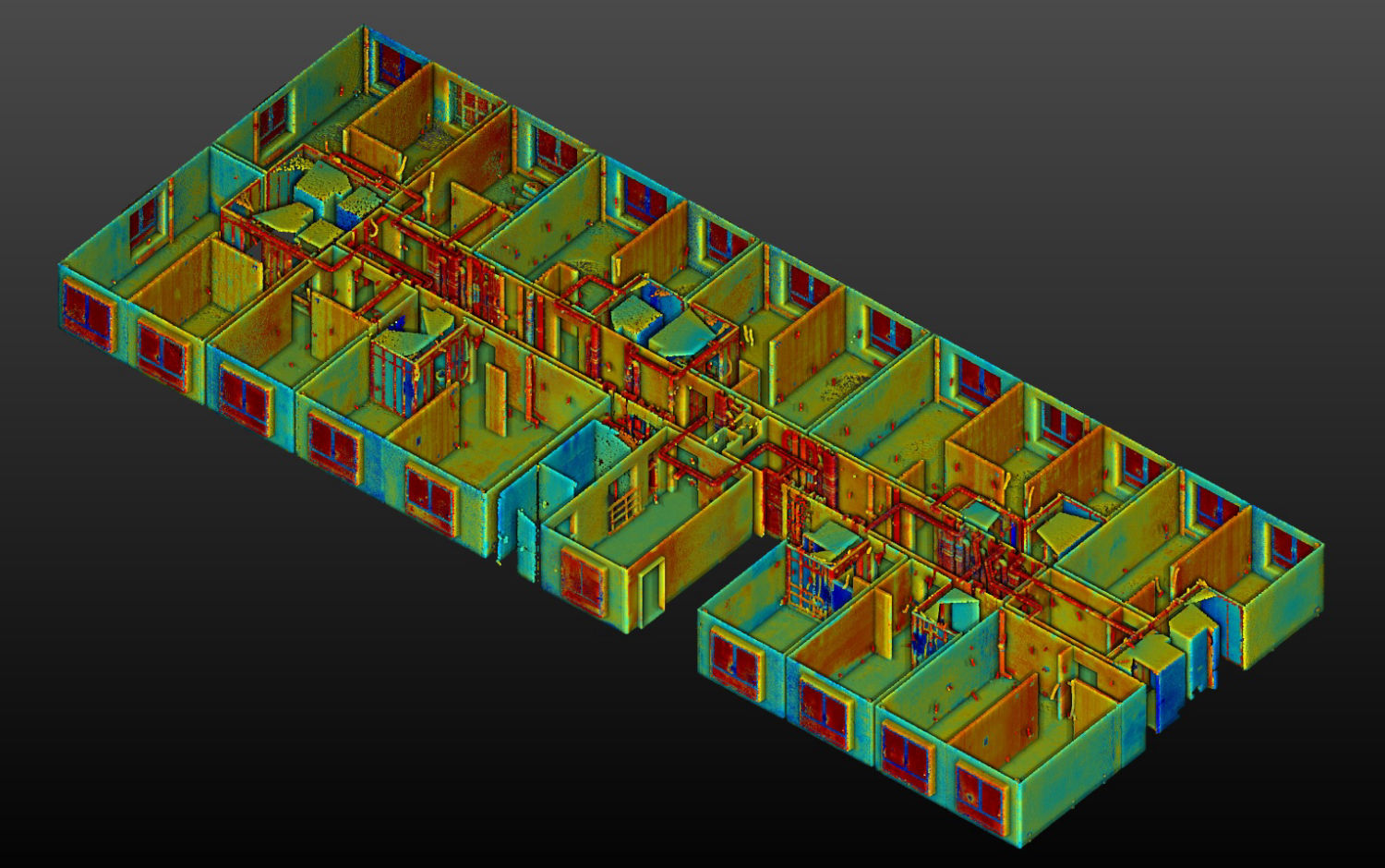

Проведено сопоставление облака точек с BIM моделью здания для определения отклонения от проектного положения для несущих железобетонных конструкций здания (панелей и плит перекрытия), межквартирных и межкомнатных перегородок. Кроме этого проведен расчет объемов строительных материалов, необходимых для выполнения отделочных работ.

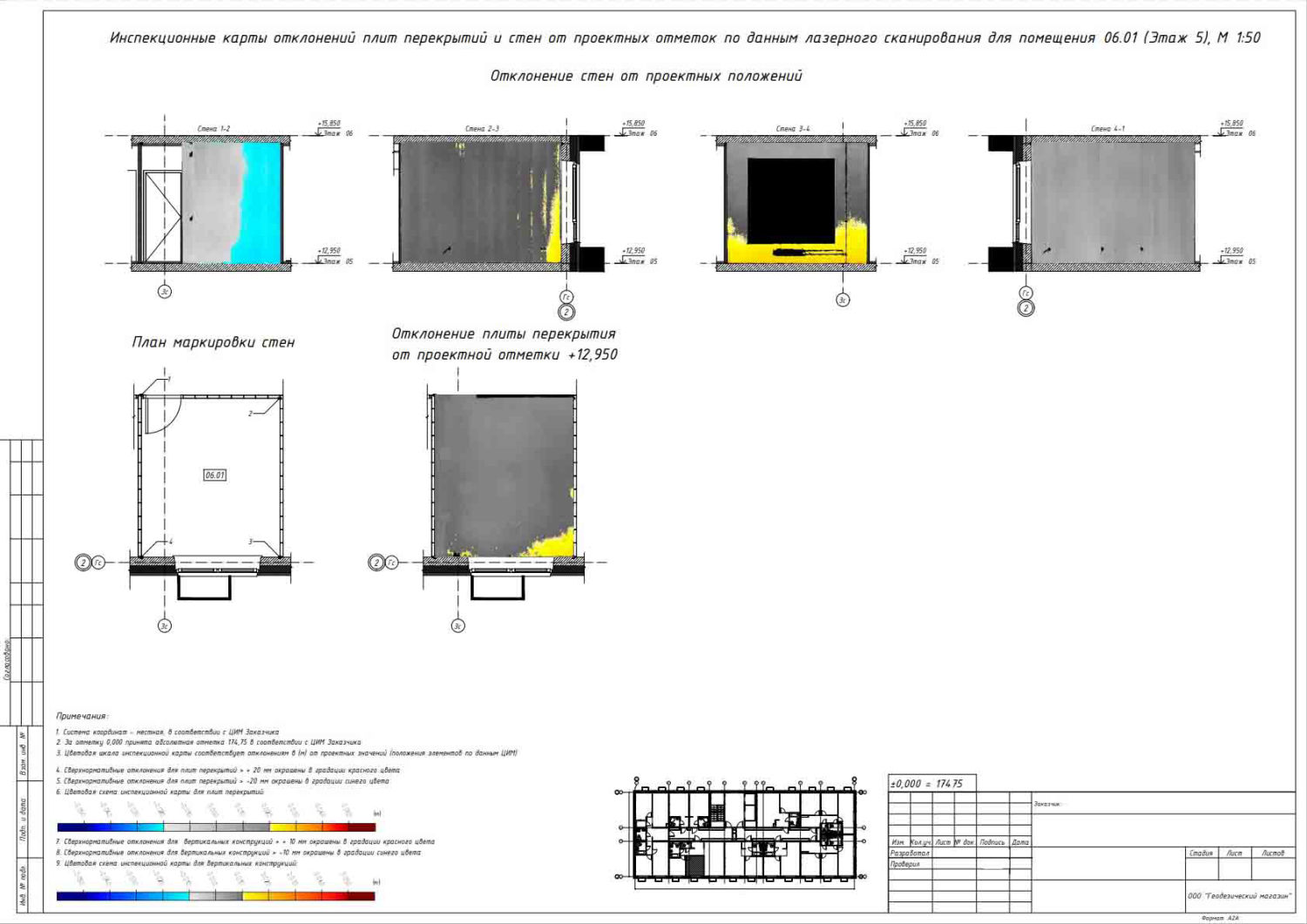

Застройщик получил исчерпывающие исполнительные схемы, которые включают: инспекционные карты с заданными сверхнормативными отклонениями для различных конструкций, схемы снабжены необходимыми пояснениями и таблицами. По данным лазерного сканирования получены данные о предельных отклонениях, расчет площадей и объёмов вне допуска для каждого анализируемого элемента, проведен расчет объёма строительного материала.

В результате такого анализа застройщик может принимать обоснованные решения для следующих этапов строительства.

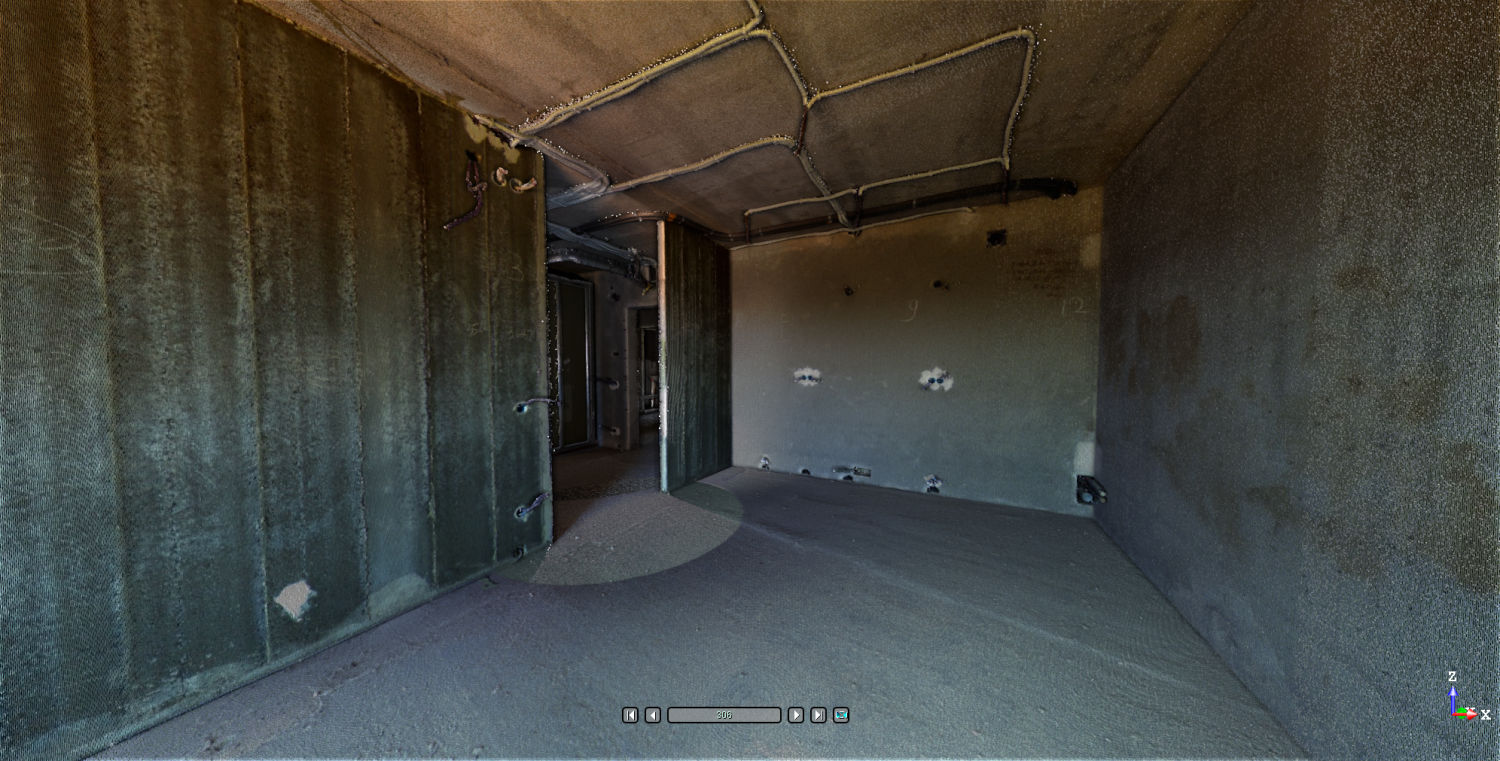

Лазерное сканирование проводилось с помощью лазерной сканирующей системы Trimble X7 и Trimble Tablet T10. Для обработки и анализа данных использовалось ПО Trimble RealWorks.
