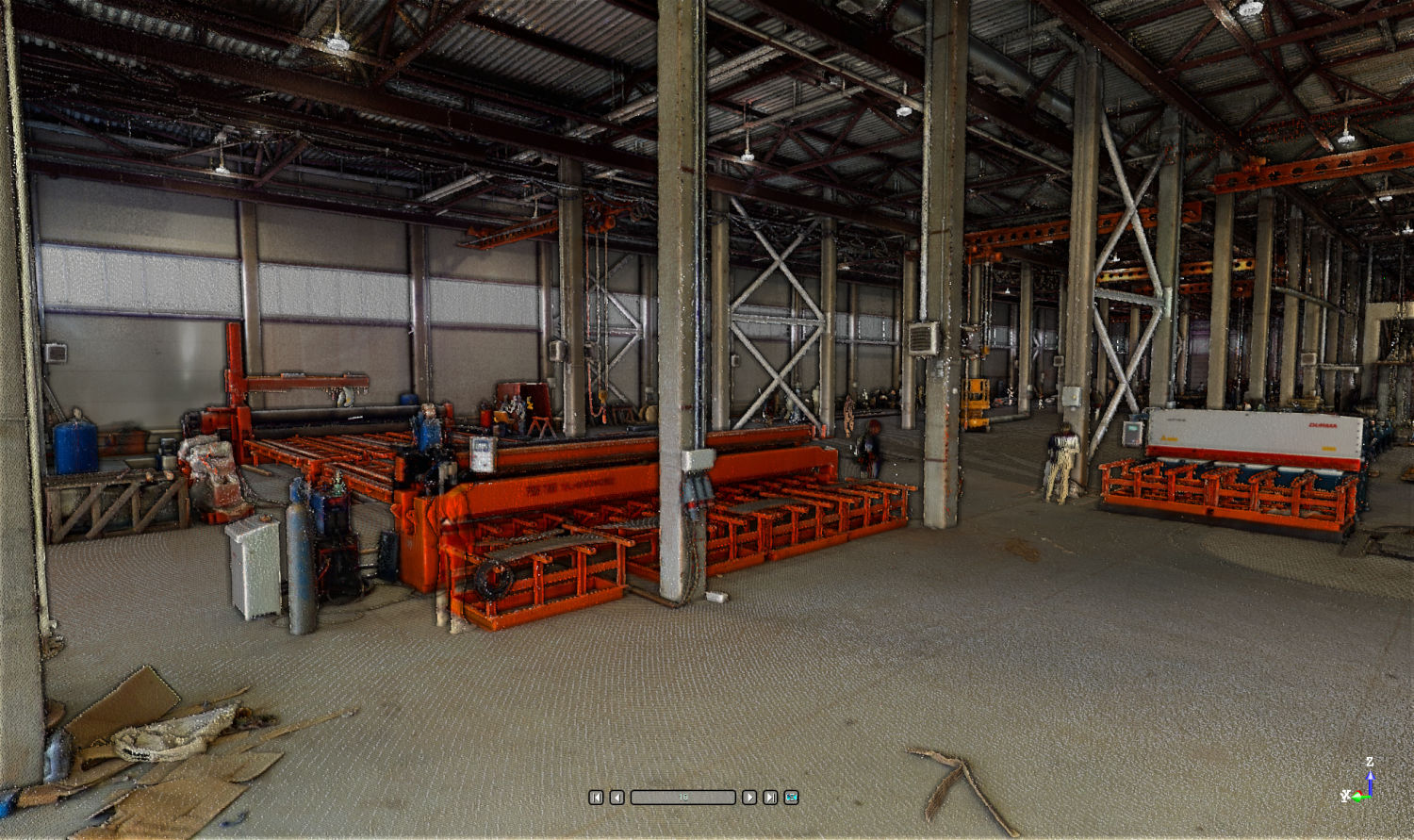

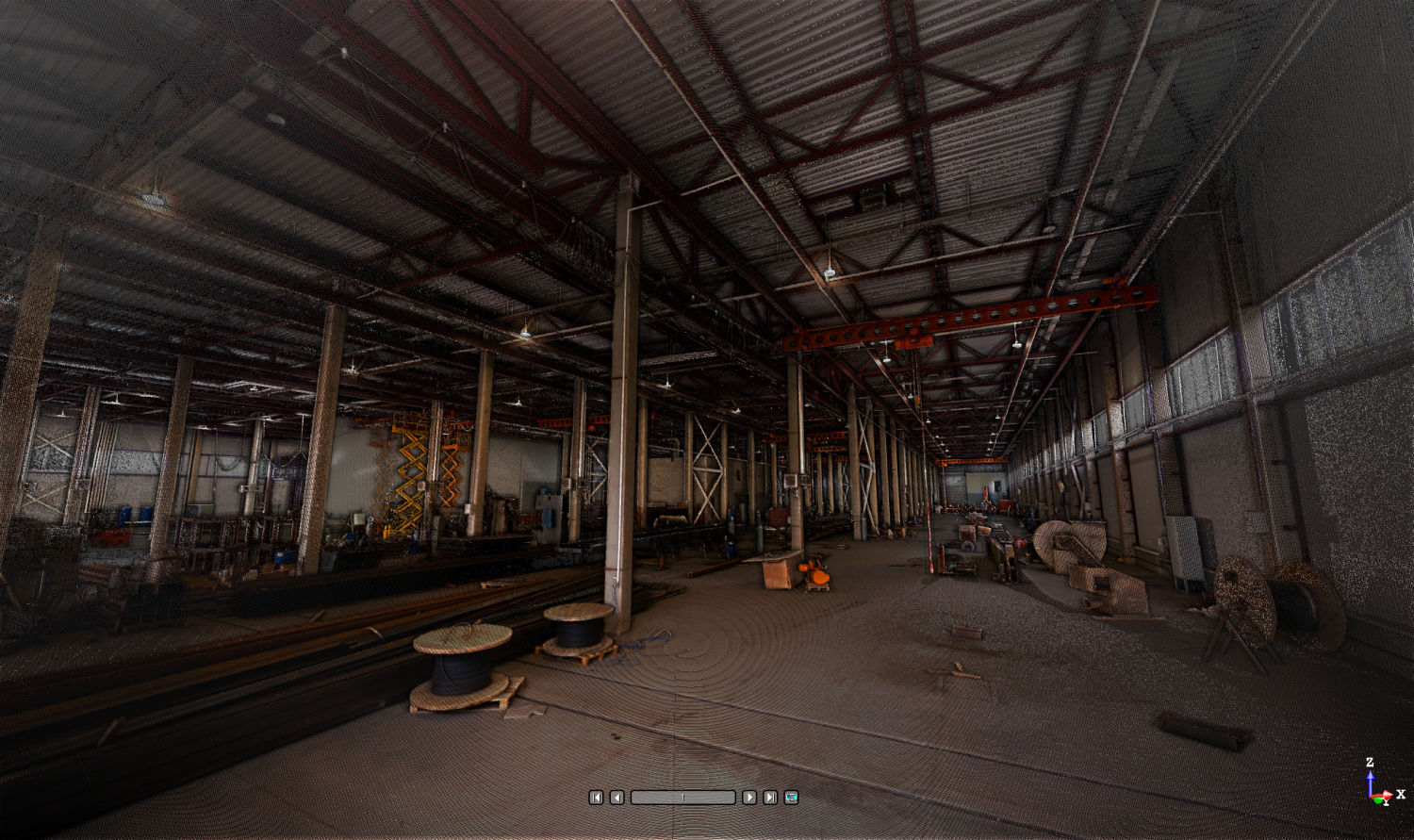

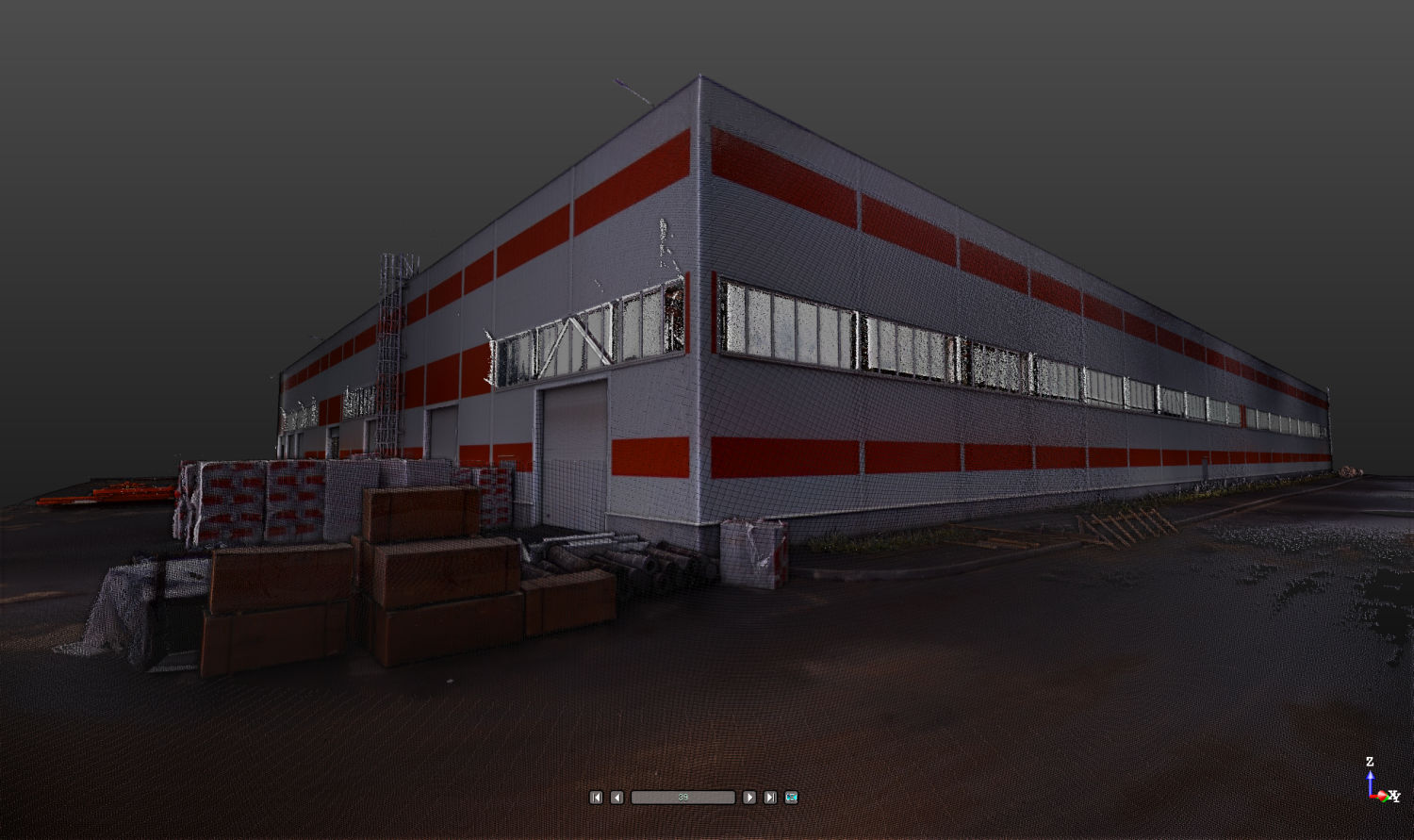

Проведены работы по лазерному сканированию и моделированию на одном из промышленных предприятий. Проводилось сканирование внутренних помещений и прилегающей территории для нового машиностроительного цеха, общей площадью около 6900 кв.м.

На основе лазерного сканирования для промышленных предприятий актуализируются проектные чертежи: по облаку точек проводится моделирование несущих железобетонных и металлоконструкций, инженерных сетей и различных коммуникаций «как построено». Точное месторасположение всех элементов конструкции позволяет снизить риск возможной ошибки при монтаже станков, прокладке новых и замене старых инженерных сетей, эксплуатации и текущем ремонте.

В процессе строительства промышленных предприятий технология лазерного сканирования позволяет проводить оперативный контроль за счет возможности сопоставления облака точек с данными цифровой информационной модели.

На представленном объекте сканирование проведено аппаратурой Trimble X7 и Trimble T10. Выполнено 40 станций сканирования в течение 2.5 часов. Для того, чтобы отсканировать сложные и труднодоступные места вблизи ферм и кровли используется специальный элевационный штатив Trimble Universal TRIMAX HD Elevator. С помощью наращивания специальных штанг, штатив позволяет поднять Trimble X7 на высоту до 3 метров, что значительно улучшает угол обзора для лазерного сканера.

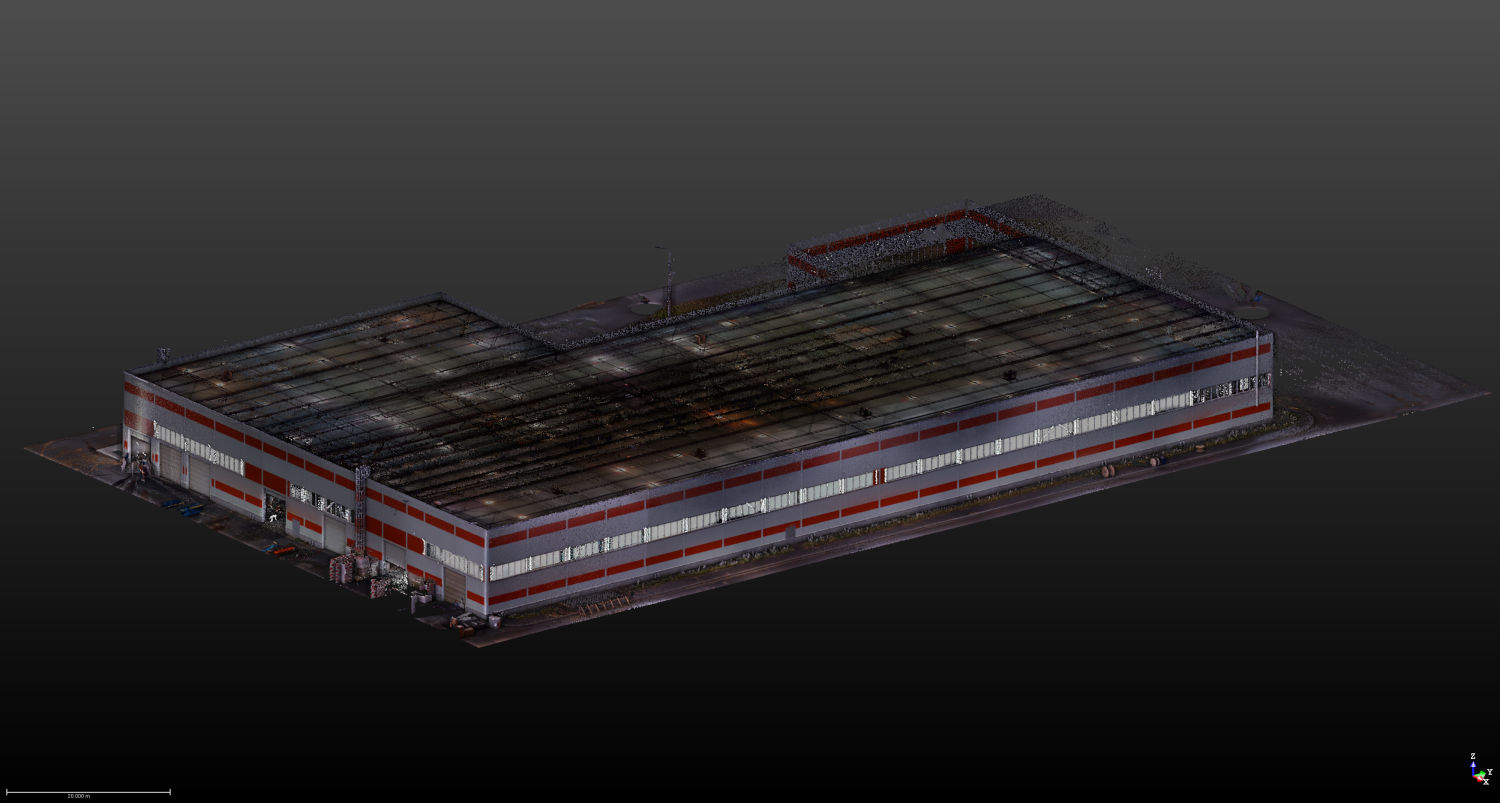

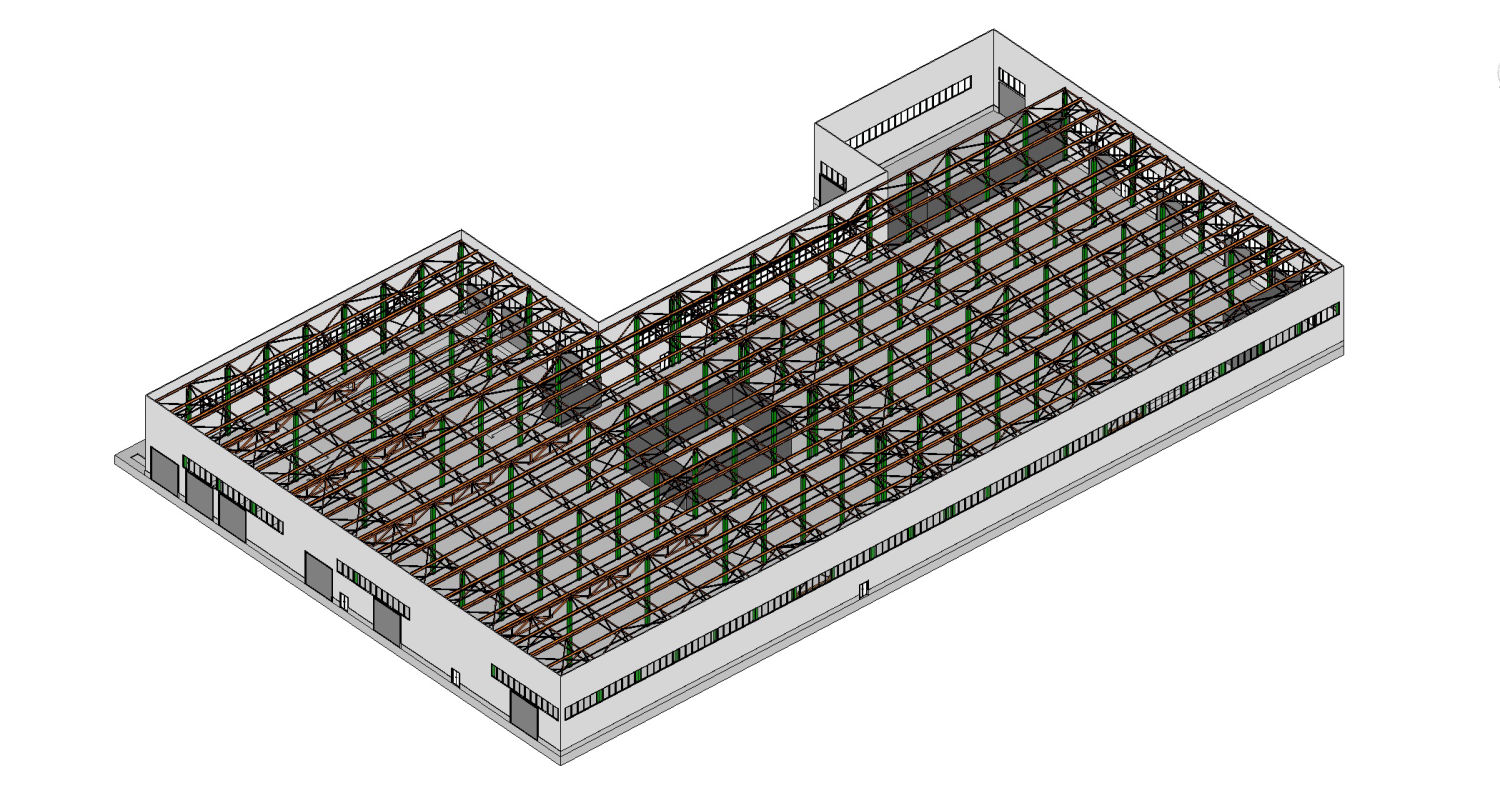

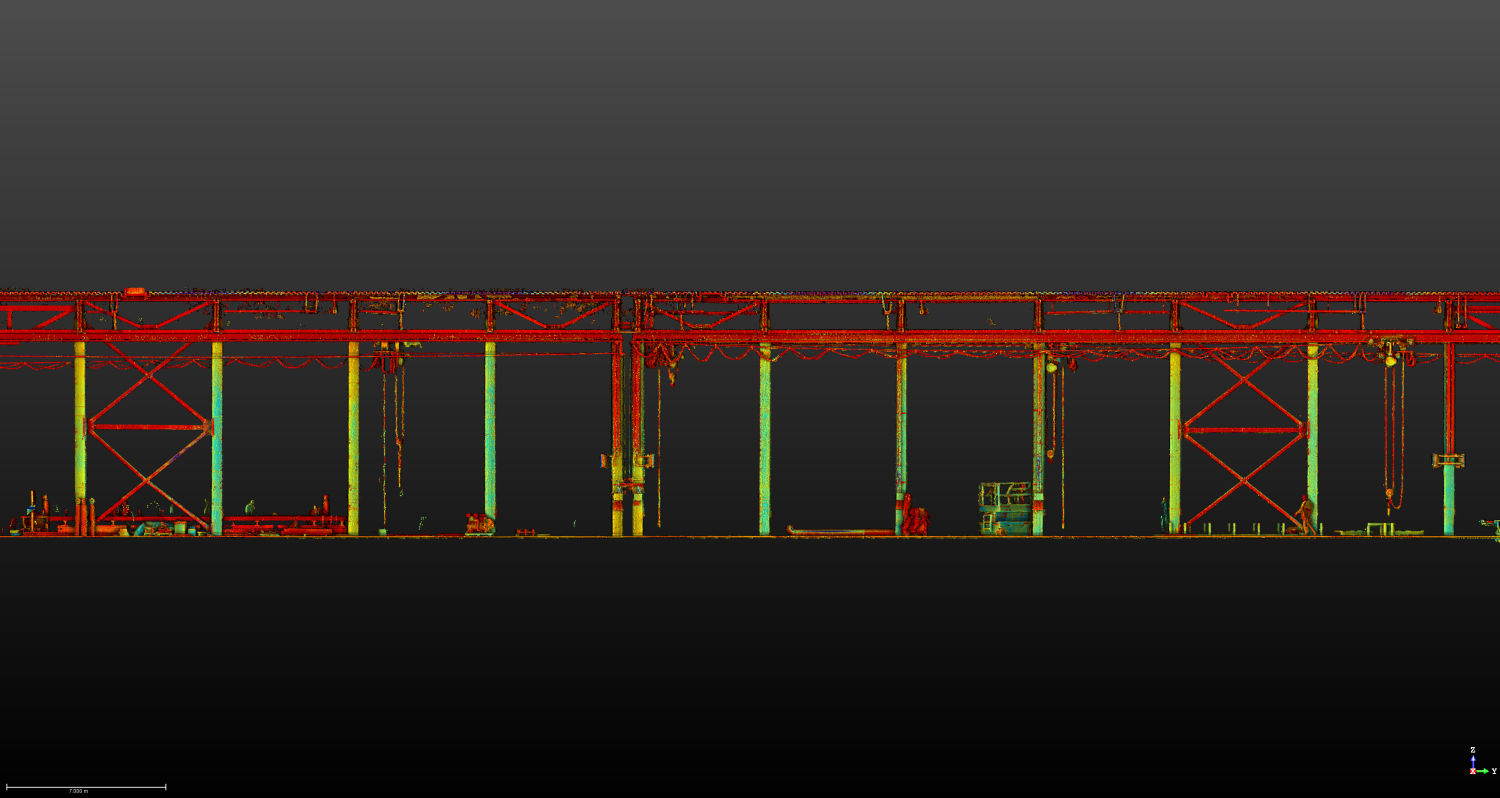

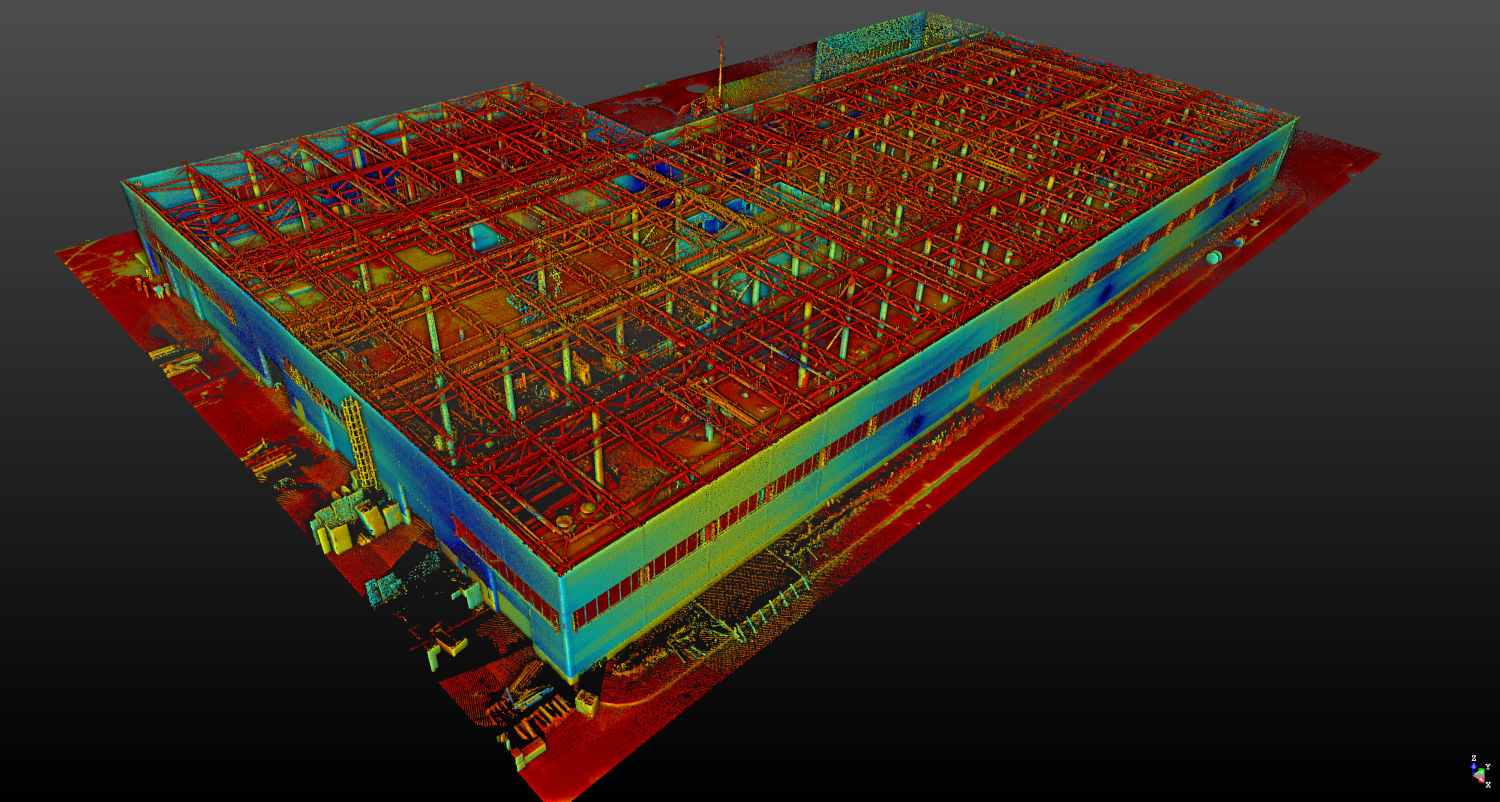

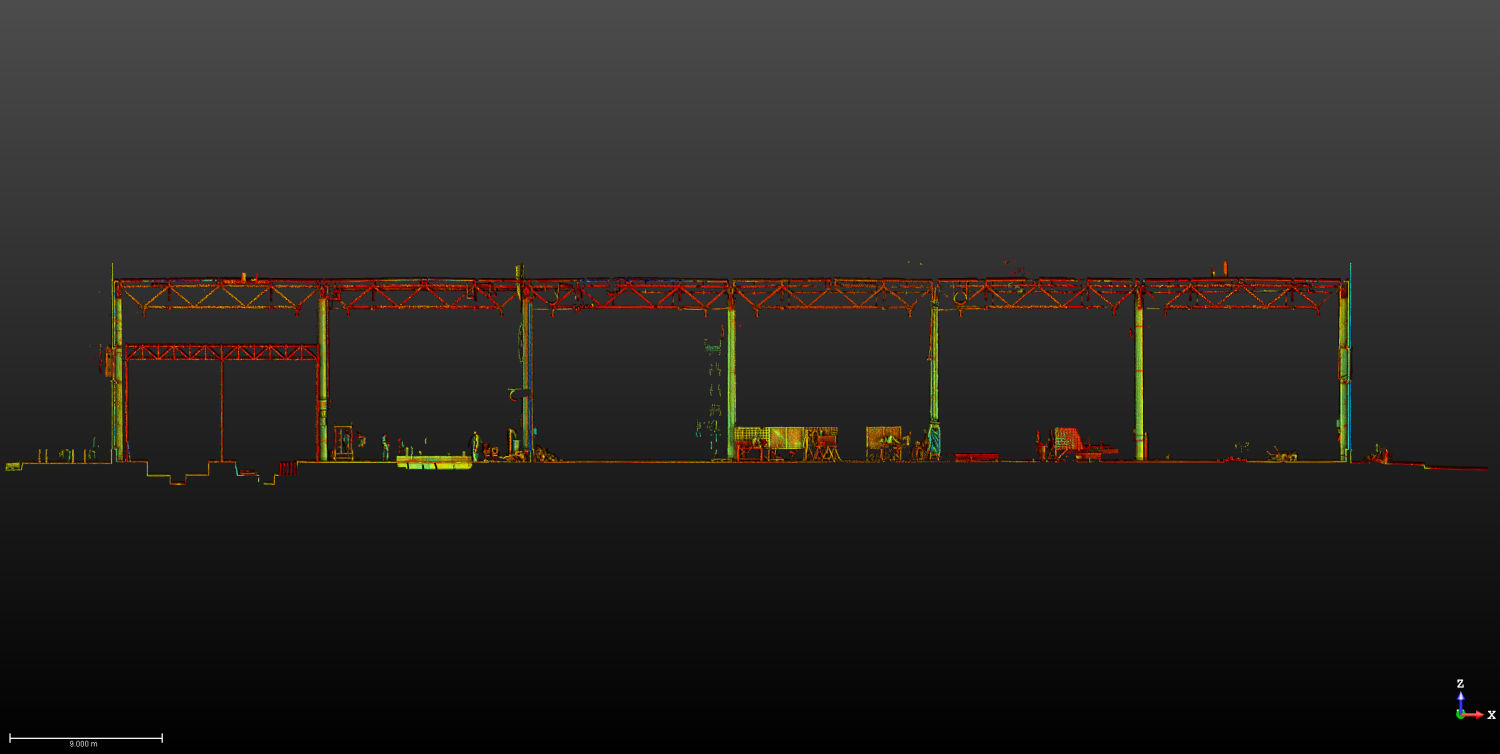

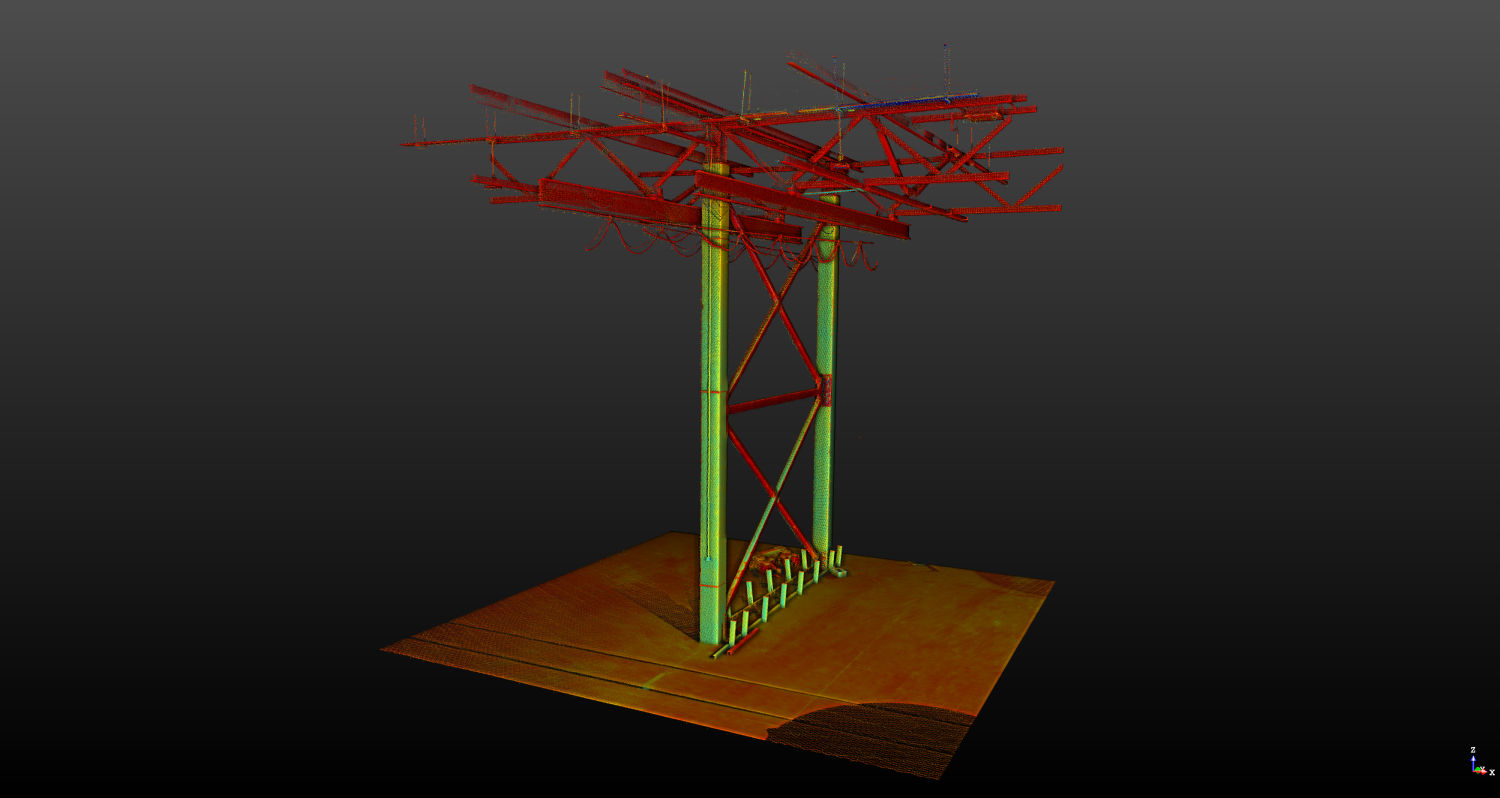

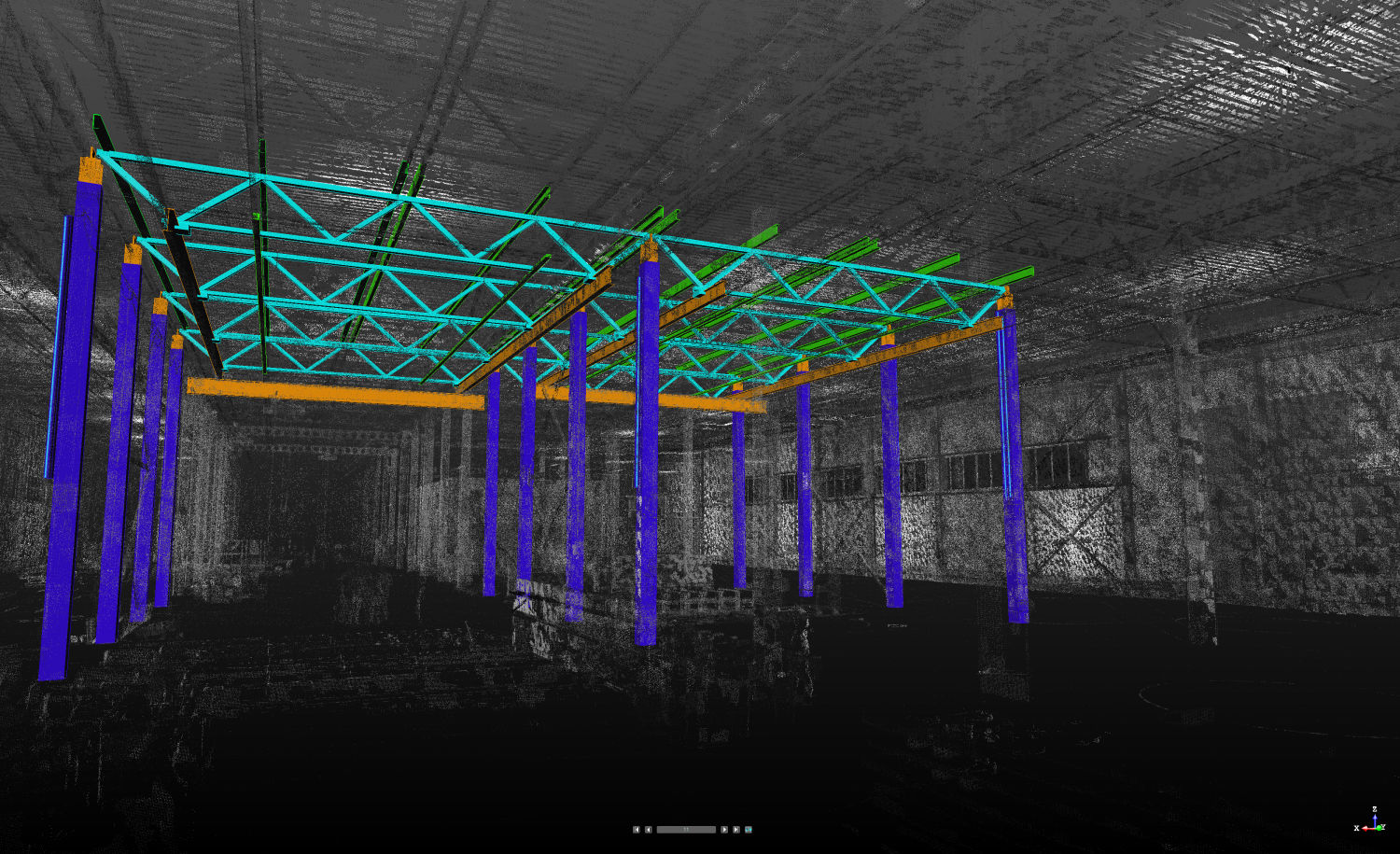

Обработка облака точек осуществлялась в ПО Trimble RealWorks. По облаку точек проведено моделирование основных конструкций цеха, используя ПО Trimble RealWorks в модуле Modeler и ПО Autodesk Revit.
