Сканирование в "Мультимедиа АРТ музей"

Россия, Москва

Trimble X7, Tablet T10

191 станция, 4 дня

Облако точек, 360-фотопанорамы, 3D модель

Специалисты компании 3D.GEOOPTIC провели сканирование фасада и выставочных залов в "Мультимедиа Арт Музей" - "Московский дом фотографии" с помощью наземного сканера Trimble X7 и планшета Tablet T10.

Мультимедийный комплекс актуальных искусств — это объединение, в которое вошли несколько музеев и школ, которые специализирующиеся на фотоискусстве. Фасад этого здания, расположенного в самом центре Москвы – сложное сочетание архитектурных стилей: исторический фасад со сложными элементами соседствует с современным конструктивизмом. Здание имеет вертикальную структуру, интерьер выполнен в динамичном и минималистичном стиле, выставочные залы расположены на 7 этажах.

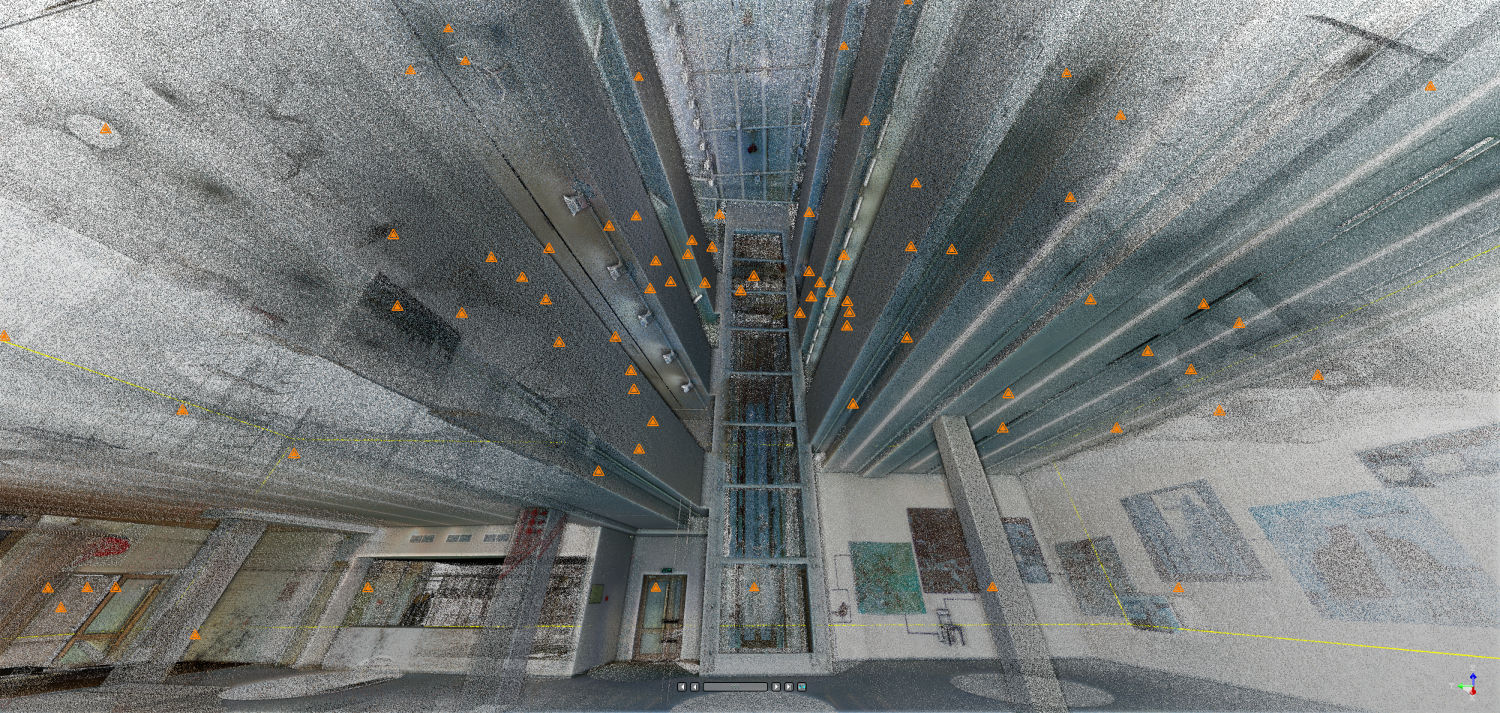

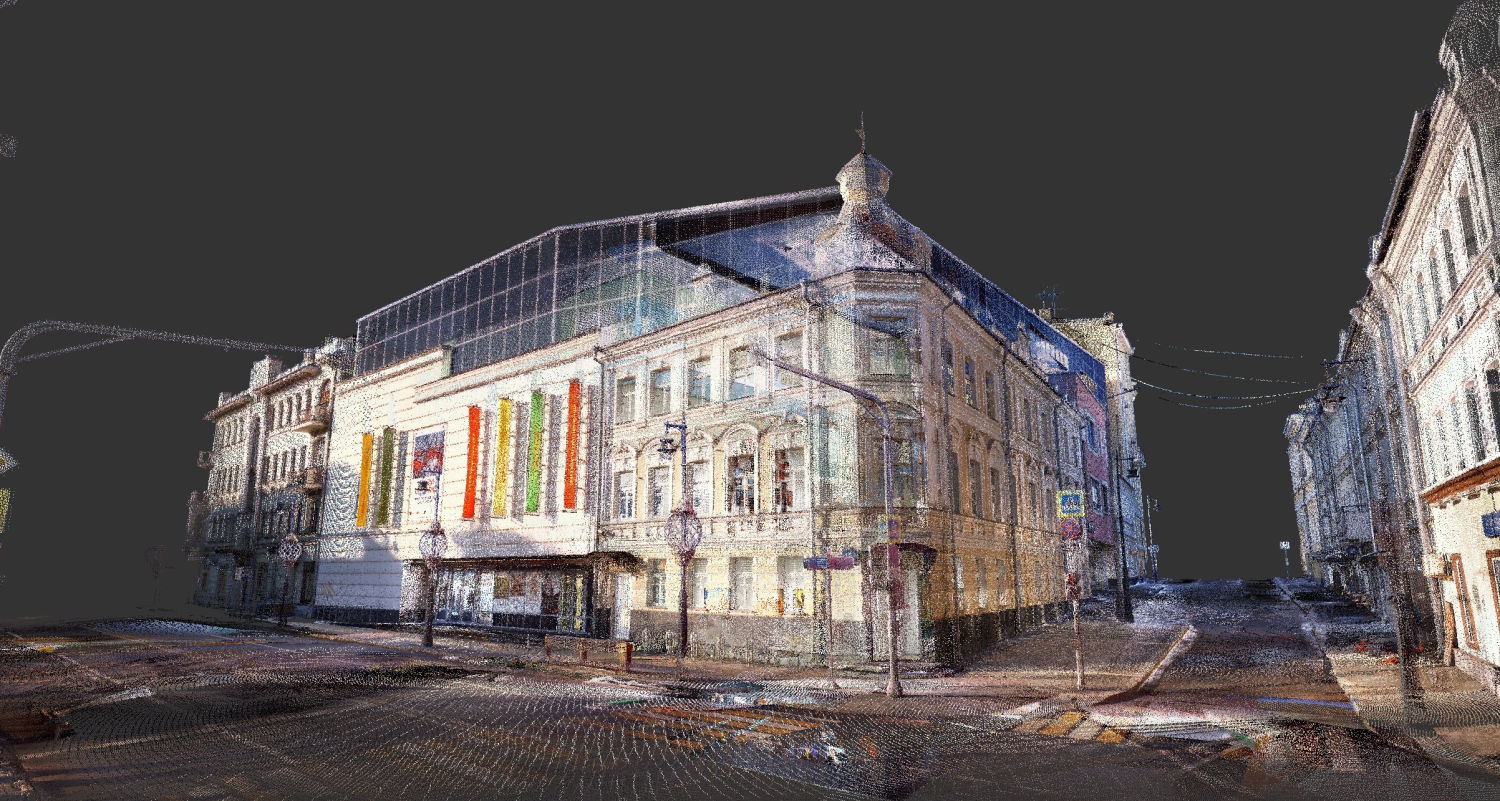

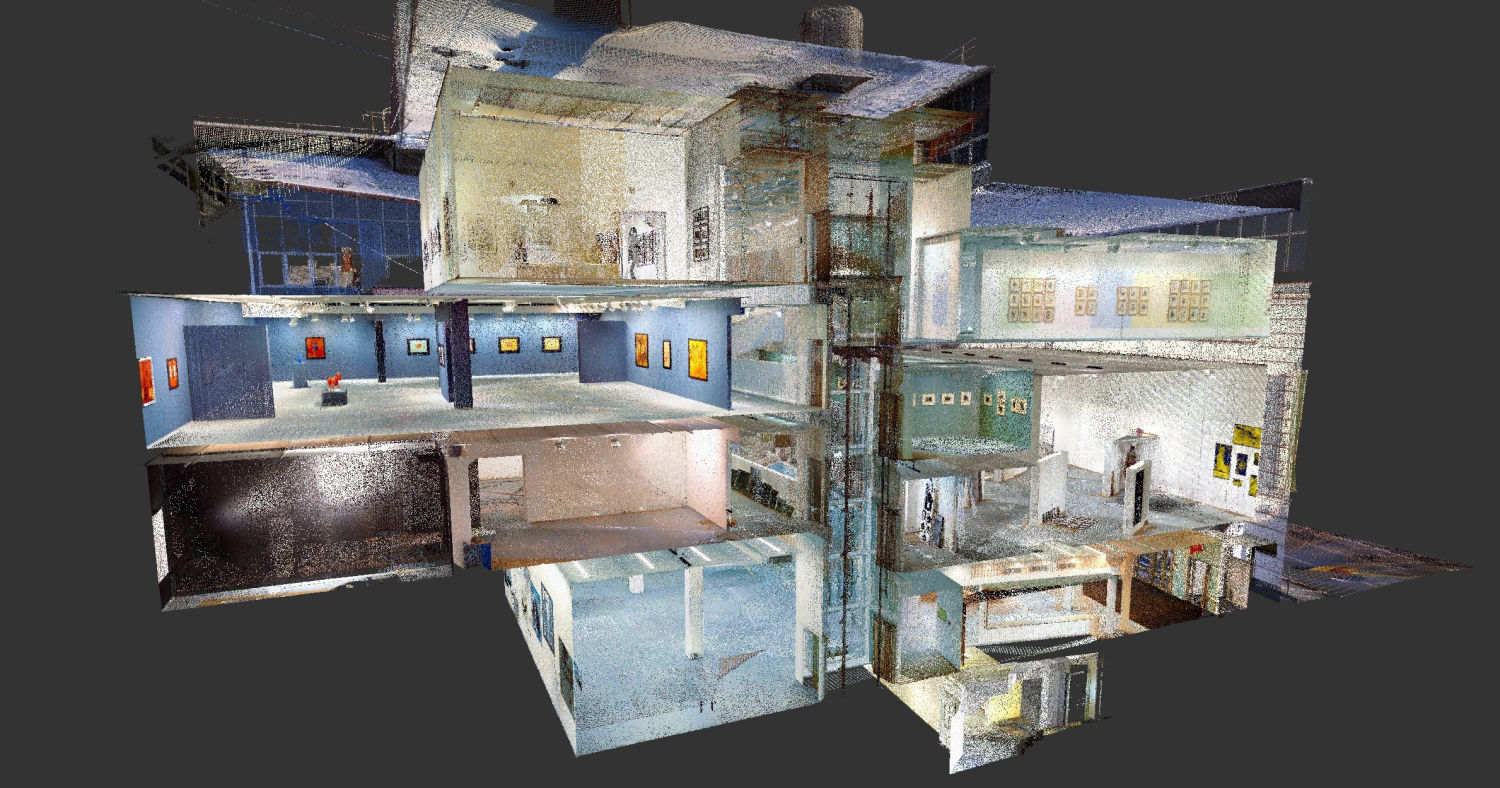

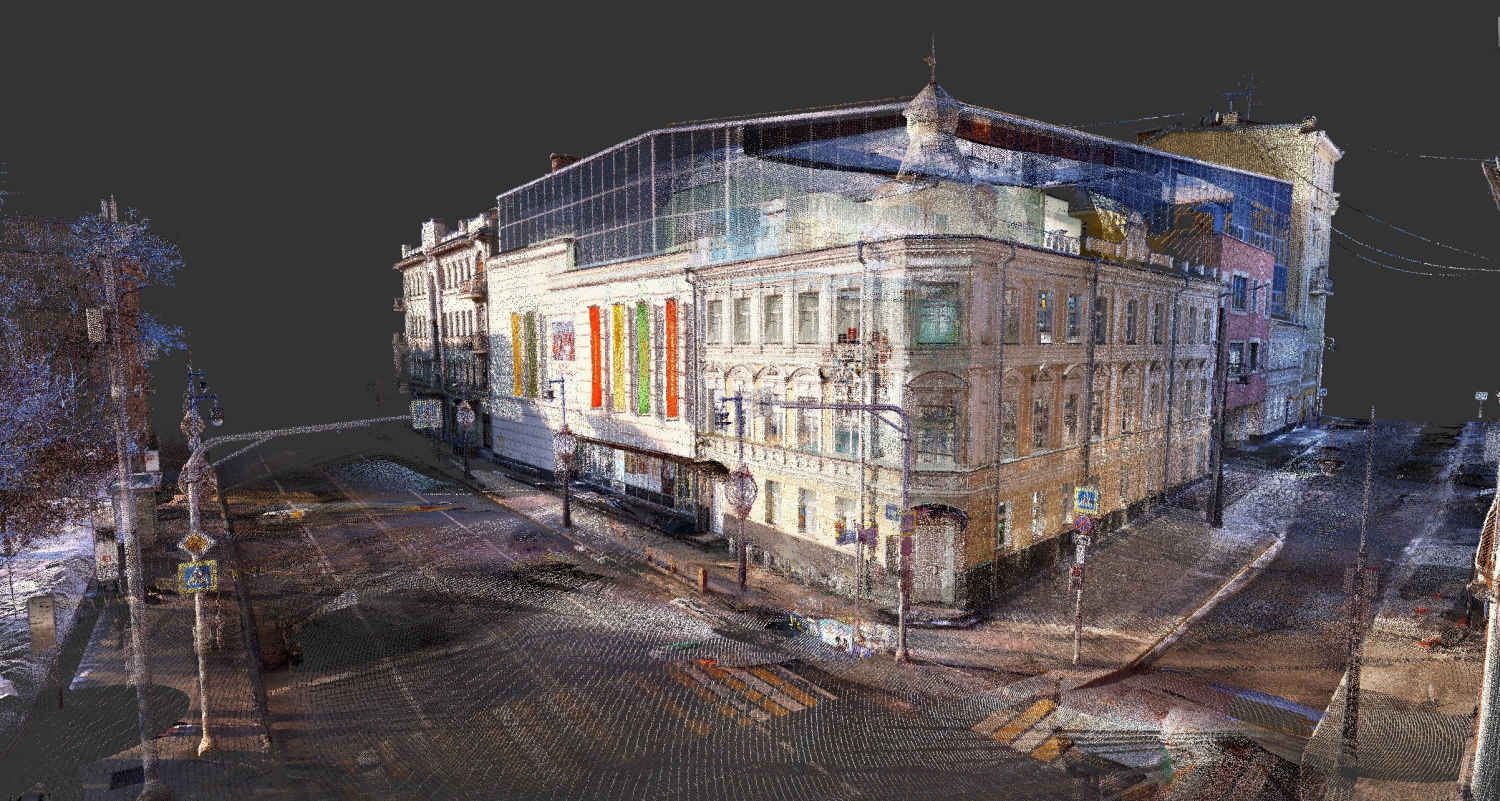

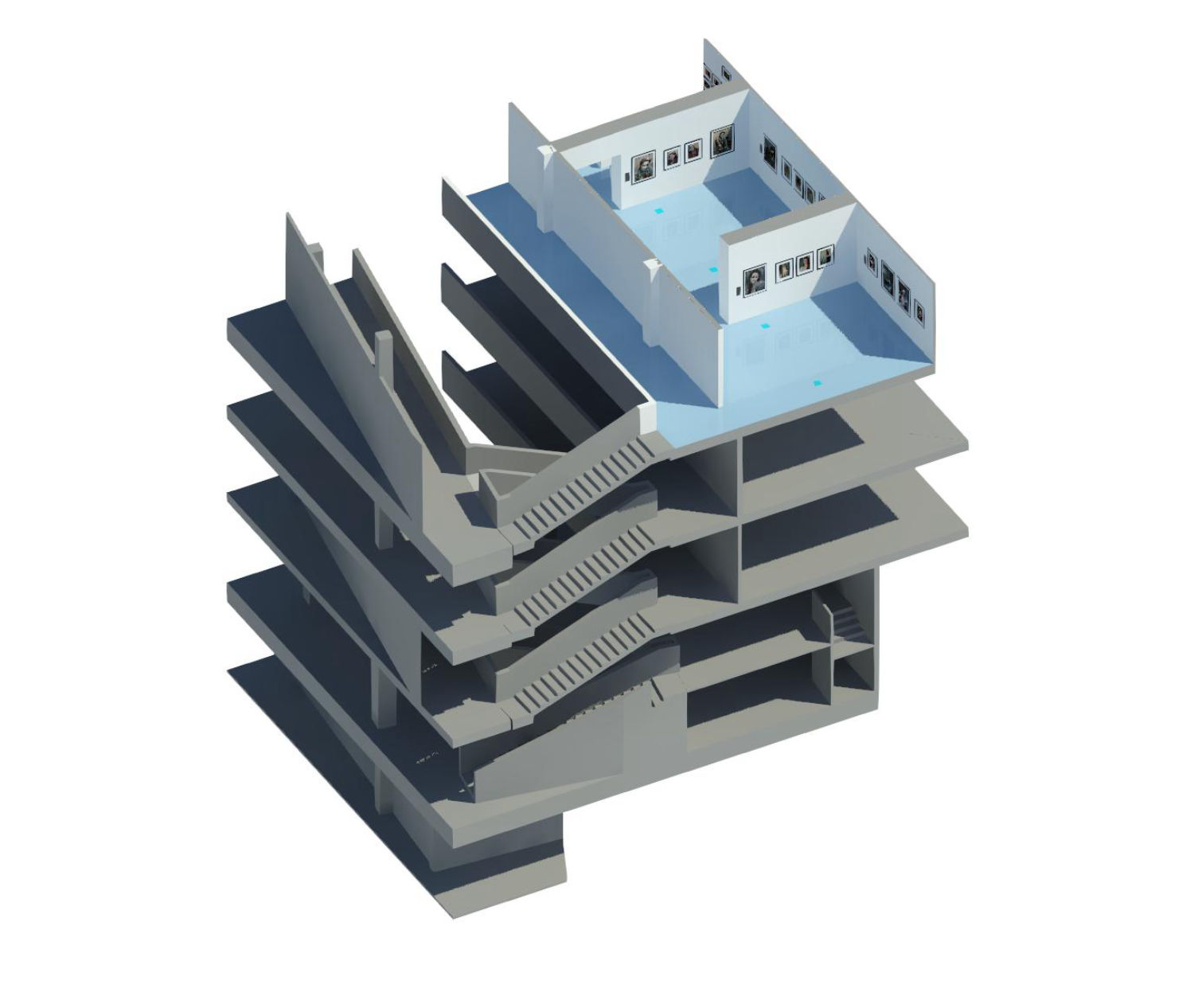

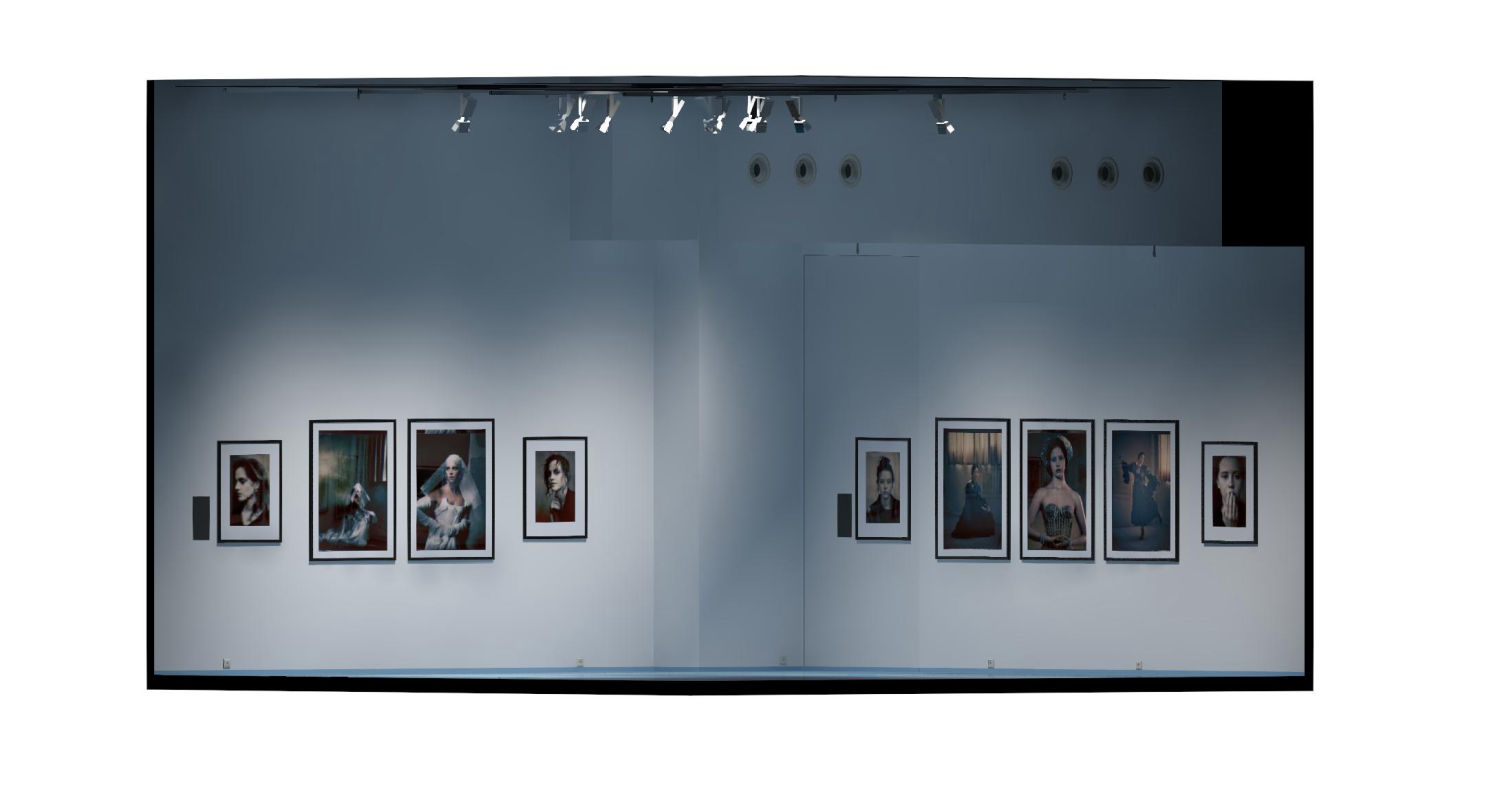

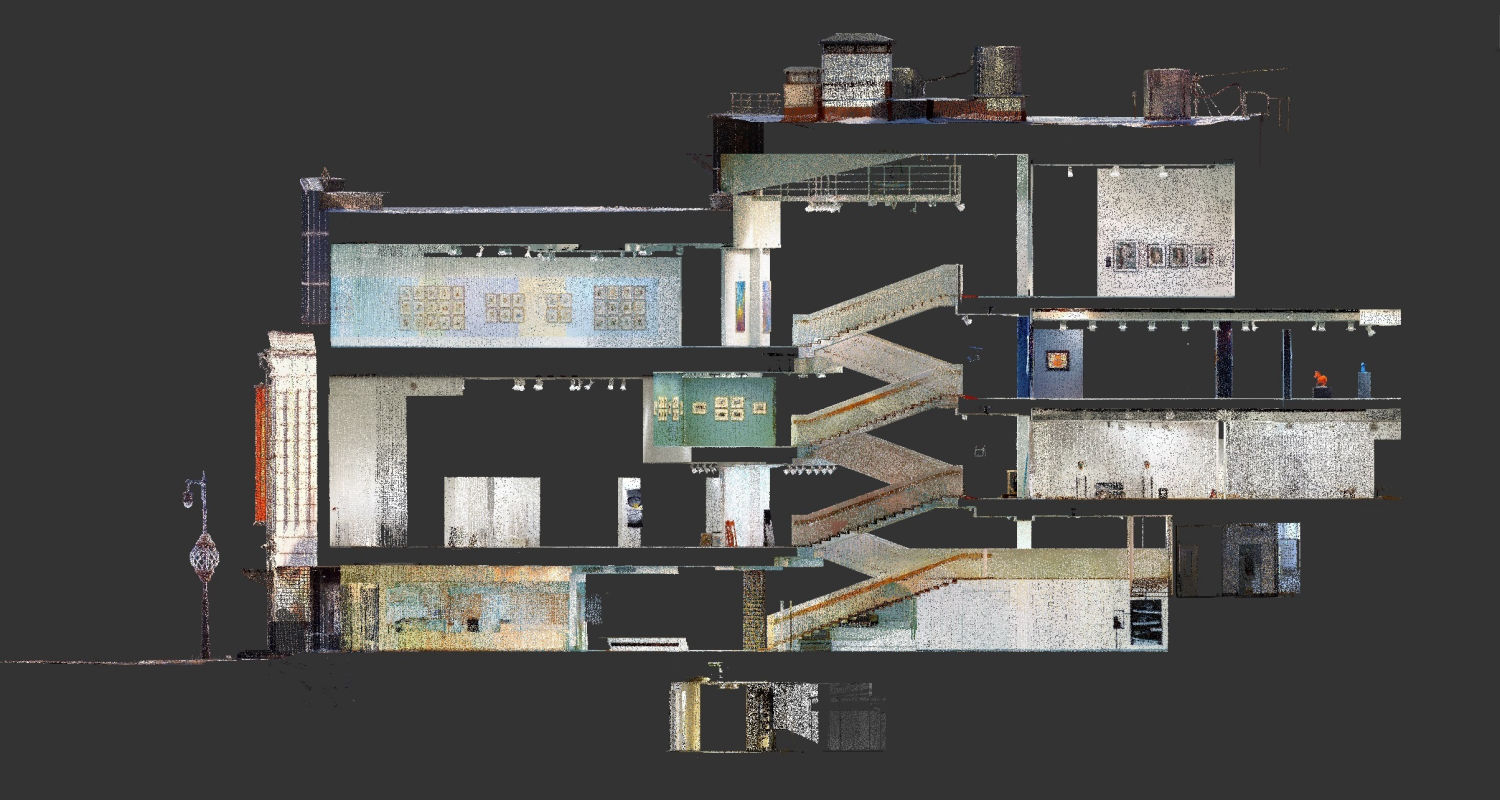

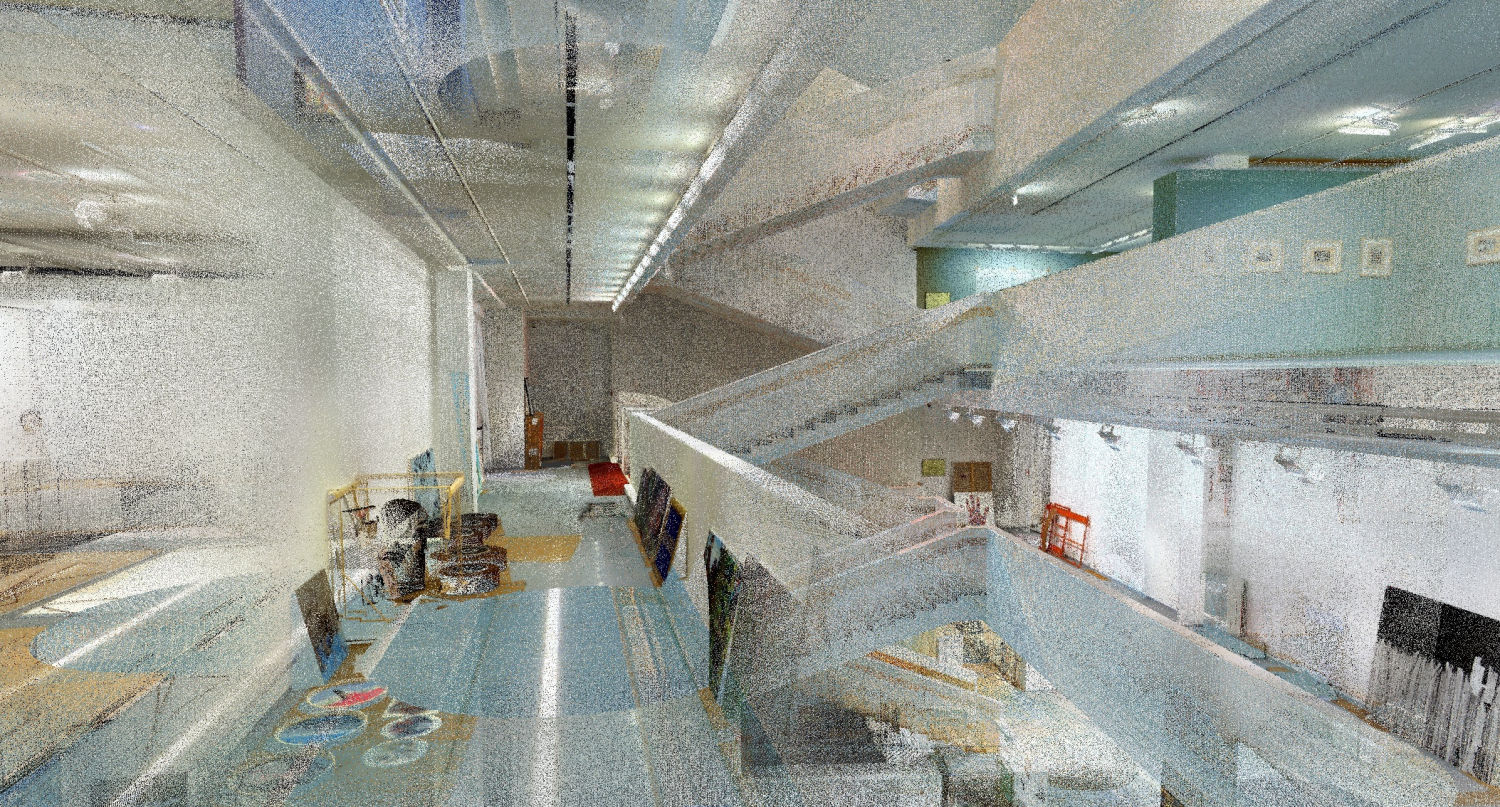

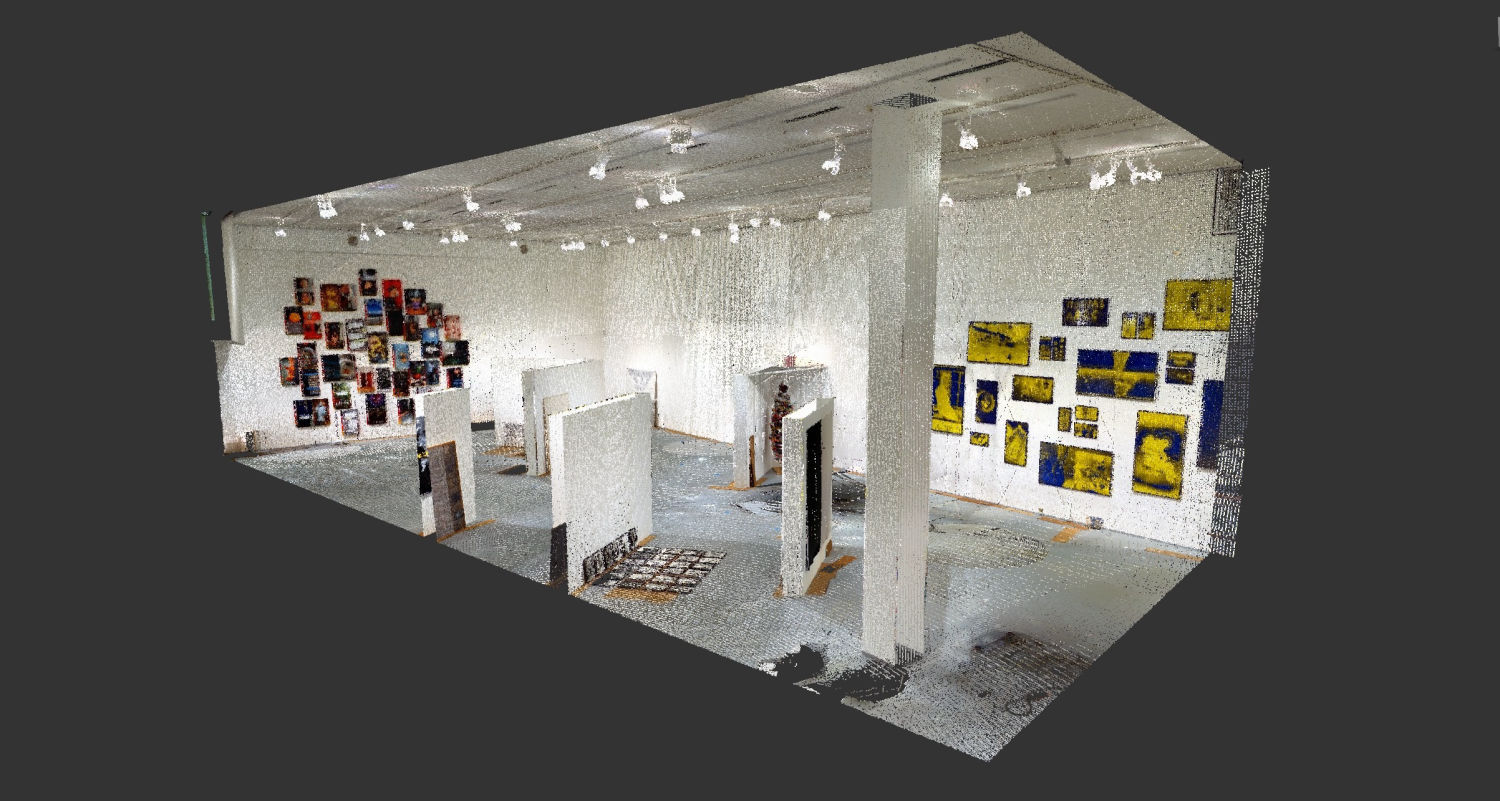

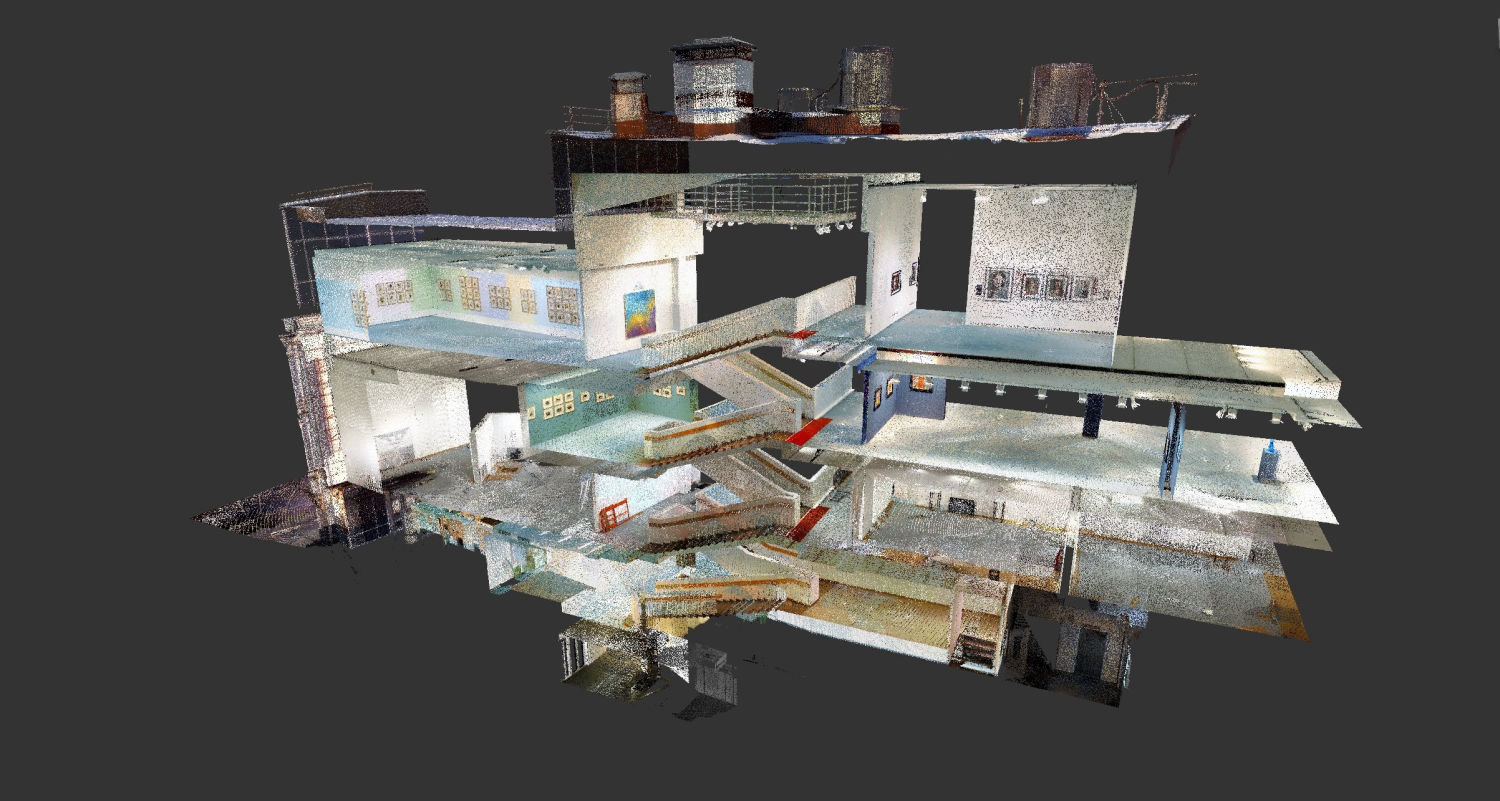

В результате сканирования получено: облако точек для фасада и выставочных площадей, 360-фотопанорамы внутренних помещений и фасада, построена 3D модель внутренних помещений, которая содержит основные структурные элементы: стены, перекрытия, балки, колонны, проемы, временные конструкции в базовой геометрической форма. Такая BIM модель (LOD200) - основа для проектирования и визуализации экспозиций. Отдельные выставочные залы выполнены с повышенным уровнем детализации и включают системы освещения, элементы экспозиции, основные инженерные коммуникации.
